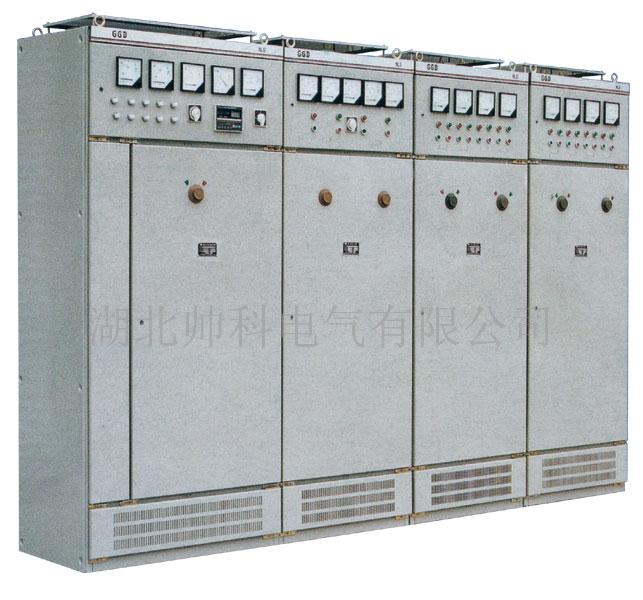

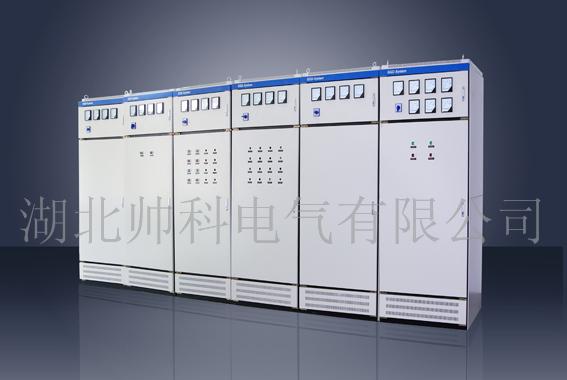

GGD型交流低压配电柜
一、概述
　　GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。
  二、环境条件
  周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+3℃户内安装使用，使用场所海拔高度不得超过2000m；
  周围空气相对湿度在最高温度为+40℃不超过50%，在较低温度时允许有较大的相对湿度。（例如  +20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响；
  设备安装时与垂直面的倾斜度不超过5%；
  设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件到腐蚀的场所用户特殊要求时可与制  造厂协商解决
  三、技术参数
型号    额定电压(V)    额定电流(A)    额定短路开断　电流(KA)    额定短时耐受　电流(KA)    额定峰值耐受电流(KA)
GGD1    380    A    1000    15    15    30
        B    600(300)
        C    400
GGD2    380    A    1500(1600)    30    30    63
        B    1000
        C
GGD3    380    A    3150    50    50    105
        B    2500
        C    2000
