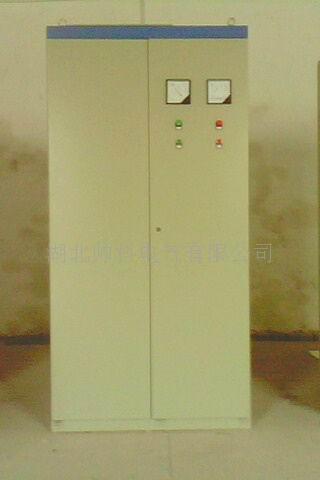

SP系列静止式进相器
一、    概述
SP系列进相器采用了先进的交--交变频技术和微机，可控制技术，产生与电机转子电势同频，相位差90℃，幅值相当的三相电源，串接在电机转子回路中，达到无功补偿的目的。
其执行标准为：
电控设备第二部分：装有电子器件的电控设备GB/S3797-1989
静止式进相器：Q/XSK4-2004

二、    性能特点：　
?可使电机功率因数提高到0.95以上(或提高20%以上)，无功降低60%以上；　
?降低电机定子电流15%-20%，降低线损，铜损20%-30%；　
?电机温升显著隆低，过载能力及效率大大提高，电机使用寿命延长；　
?补偿性能远优于电容补偿，综合性能优于旋转式进相机，节能效果显著；
?具有故障自动保护功能，操作简单，维修保养不影响生产。

三、技术参数：
　  ?电机功率因数：达到0.95以上(或提高20%以上)；
　  ?电机定子电流：降低10%-20%以上，无功降低60%以上；
　  ?电机绕组温度：降低10%以上；
　  ?柜体防护等级：IP20，IP30。
标准规格：
型号    适配电机参数    外型尺寸    安装尺寸
    额定转子电流    额定功率    W    D    H    w    d    Φ
SP-400      <400      95-800      1000        760      2000      850        670          13
SP-500      400-500      245-1000      1000        760      2000      850        670          13
SP  -600      400-560      315-1250      1000        760      2000      850        670          13
SP  -800      560-800      630-1600      1100        860      2000      950        770          13
SP  -1000      800-1000      1250-2500      1200        900      2200      1050        810          13
SP  -1200      1000-1200      1400-3500      1200        900      2200      1050        810          13
SP  -1500      1200-1500      ≥1600        1200        900      2200      1050        810          13

四、订货须知
    1、提供电机型号、额定功率、定子电流、转子电流、转子电压、额定功率因数；
    2、提供电机拖动负载特性及负载率（工况说明）
    3、可成套供货（可配套我公司生产的高、低压开关柜、SYD系列液体电阻起动器）
