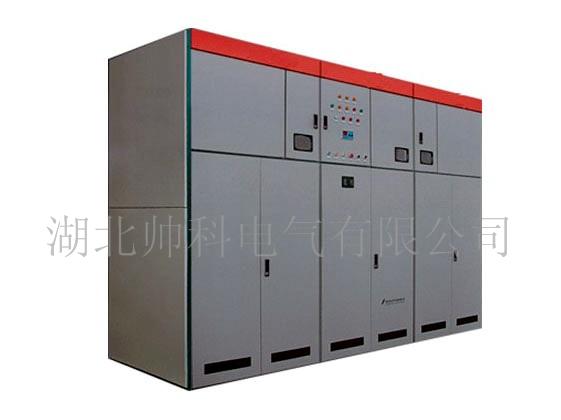

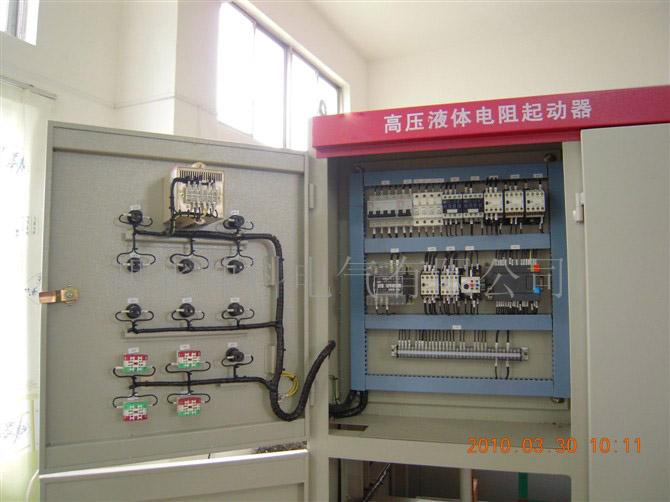

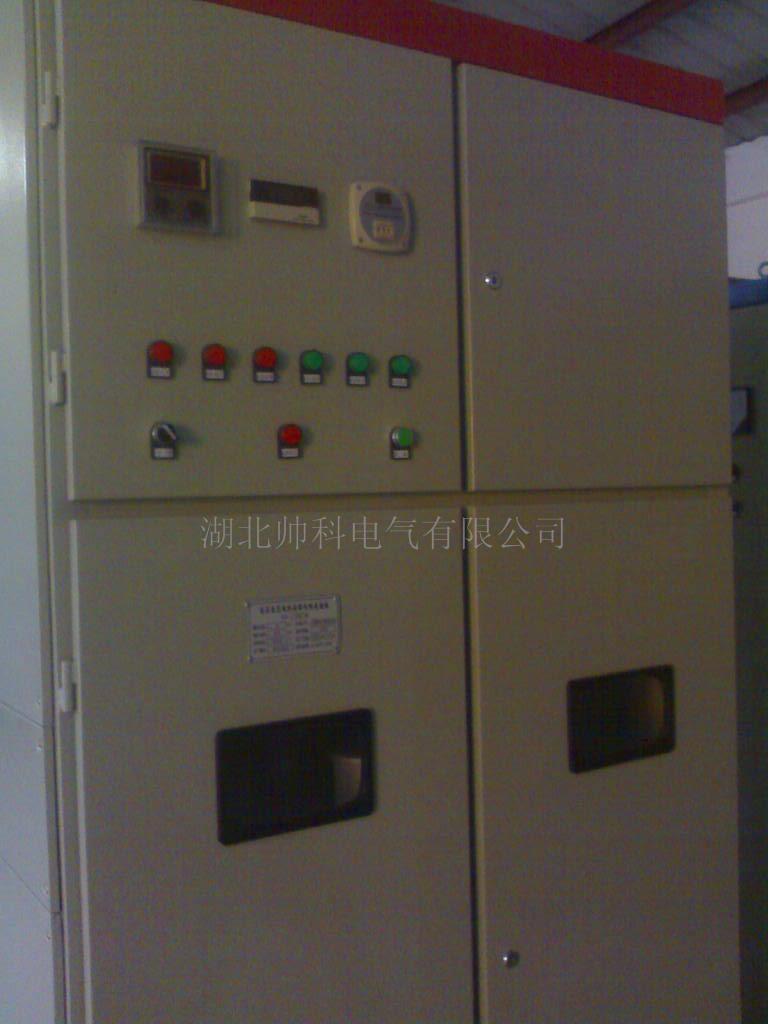

SYD3系列高压笼型电机液体电阻起动柜
一、应用范围
        可适用于3KV、6KV、10KV，功率范围到32000KW甚至更大功率高压鼠笼（同步）电机的降压软起动、软停机和保护。该装置广泛用于建材、冶金、石油、制药、水利、电力、化工等行业的风机、水泵、压缩机的起动。
二、工作原理
            SYD3系列高压鼠笼（同步）电机电液起动器是采用特种介质的水溶液作为电阻，在特殊设计的  高压液阻箱中引入极板作电极串入电机定子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入定子回路的）液体电阻由大到小作无极变化，从而使电机低电流平滑起动。
  三、性能特点
  1、恒电流软起动性能：起动过程中电流基本保持不变，为额定电流的1.5-3.5倍；
  2、起动时功率因数高且近似恒定，一般在0.75以上；
  3、热容量大，可连续起动3-5次，不会被烧毁；
  4、起动平滑：电机的起动转矩由小到大逐步增高，使机械设备起动平稳，无冲击、                  无啸叫、且机械设备能平稳越过谐振转速，使设备免受伤害；
  5、对电网影响小，起动时电网压降在5%以内；
  6、具备完善的报警提示功能和电动机保护功能，安全可靠；
  7、结构简单、可靠，安装、维护方便；
  四、技术参数
  1、  额定电压（KV）  3.6，  7.2，  12
  2、耐受电压（KV/Min）  25，  30/32，38/42（相对地）；12，  15，  18（相间）
  3、起动电流倍数  2-3.5Ie
  4、起动时间（S）  10-60-120（可调）
  5、电液正常工作温度（℃）  0-70
  6、连续起动次数（次）  3-5
  7、柜体防护等级  IP20，IP30
  五、执行标准
  1、  3-35KV交流金属封闭开关设备  GB3906-1991
  2、  SYD3鼠笼（同步）电机电液起动器  Q/XSK3-2004
  六、使用条件
  1、周围空气温度：（-25-+50）℃
  2、相对湿度：≤90%
  3、拔高度：≤2000m
  4、  安装场所无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5°
  七、订货说明
  *  提供电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否    打开；
  *  提供电动机拖动的负载特性、工况说明；
  *  起动柜与星点短接柜或高压起动控制柜的进出线方式；
  *  是成套定货还是单独定货，成套包括：高压电机液体起动柜、高压起动控制柜（或星点短接柜）、高压运行柜；
  *  注明高压起动控制柜、高压运行柜的柜型（GG1A、XGN、JYN、KYN28A等）；
  *  注明其它特殊要求。
  八、标准规格
  型号规格            功率（KW）            外形安装参考尺寸            安装参考尺寸          高压液阻柜      星点短接或起动控制柜
              W        D      H      W    D
SYD3-500      ≤500    1200      1200      2300    1040      1150      一面
SYD3-1000    ≤1000    1500      1300      2300      1340    1250    一面
SYD3-1500      ≤1500      1700    1300      2300    1540    1250    一面
SYD3-2000      ≤2000    1700    1300      2300    1540    1250    一面
SYD3-3500    ≤3000    1000    1600      2300    840    1550    三面    一面
SYD3-3000      ≤3500      1200    1600      2300    1040    1550    三面    一面
SYD3-4000      ≤4000    1400    1600      2300    1240    1550    三面    一面
SYD3-6000      ≤6000    1600    1600      2300    1440    1550    三面    一面
SYD3-7000      ≤7000    1400    2000      2800    1240    1950    三面    一面
  SYD3-9000      ≤9000    1400    2500      2800    1240    2450    三面    一面
  SYD3-10000      ≤10000    1500    2500      2800    1340    2450    三面    一面
SYD3-12000      ≤12000    1600    2500      2800    1440    2450    三面    一面
SYD3-14000      ≤14000    1800    2500      2800    1640    2450    三面    一面
