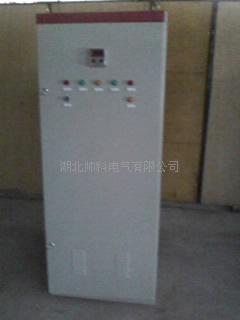

SYD1系列绕线电机液体电阻起动柜
一、概述：
　　  SYD1系列液体电阻起动器是采用特种介质的水溶液做为电阻。在特殊设计的液阻中引入极板作电极串入电机转子回路中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置。使（串入转子回路的）液体阻由大到小作无极变化，从而使电机低电流平滑起动。
二、应用范围：
　　  SYD1系列液体电阻起动器广泛适用于三相交流50Hz,额定电压为380V-10KV的各行业75-10000KW绕线式异步电动机的重载平滑转起动。
三、性能特点：
　  ?软起动，起动电流小：Iq≤1.3Ie(A)；
?可连续起动5-10次；
?可低电压起动：电网电压低于电机额定电压的10%时，可顺利起动；
?起动过程平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命；
?起动性能远优于频敏变阻器，油浸变阻器，铸铁电阻等起动器；
?适用性广，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；
　  ?具有起动超时，超压，超行程，超温等多重保护功能；
　  ?结构简单，可靠，全部操作自动化，安装，维护方便。

四、标准规格
型号    适配电机功率（KW）    起动时间(s)    起动温升(℃)
SYD1-0.2    200以下    15    <5
SYD1-0.4    200-380    15    <5
SYD1-0.6    380-630    15-25    <5
SYD1-1    630-1250    15-25    <8
SYD1-2    1250-2500    20-30    <10
SYD1-3    2500-4000    30-50    <10
SYD1-4    4000-6000    40-60    <10
SYD1-6    6000-8000    40-60    <10
SYD1-8    8000-9000    40-60    <10
SYD1-20    9000-10000    40-60    <10
