品牌:  巨控电气型号:  ZN63-12货号:  ZN63装修流程:  安装工程



  巨控电气有限公司座落在电器之都——浙江省乐清市白象镇，是集科研、制造、营销于一体的高科技新型化产业公司。
            公司从创办起以来，就以产品的设计为主导，主要研发、生产35kV及以下永磁真空断路器、真空分界断路器（看门狗开关）、真空重合器、负荷开关、隔离开关、高低压成套电气等；产品广泛应用于各等级电网、风能发电厂、太阳能发电厂、核电、水电等领域，并赢得了用户的一致赞誉。
              公司可根据客户要求设计产品，满足客户在不同环境和不同气候中的使用，整机从零配件、组装、调试至安装，公司可全部独立自主完成。公司全体始终把“产品质量是企业的生命”，“满足客户”的需求放在首位；现已严格按国际质量管理体系ISO9001：2008指导运作，产品通过国家强制性认证标准，并按国家标准、行业标准和严格的产品技术指标科学实施。目前，本公司现有高级职称、技术研发、质量管理人员均占公司总人数的25%以上。
              在新的历史时期背景下，巨控电气全体职工将以满腔的热忱、完善的服务，为所有客户打造出精优、价廉的高端产品；为客户创造出最大价值，始终秉承为“为客户之所用；为客户之所急；为客户之所想”的企业文化理念来占据市场份额，我们的目标将以持续稳定、安全高效、环保、节能、智能和低碳化领域发展延伸，服务于社会！




概述

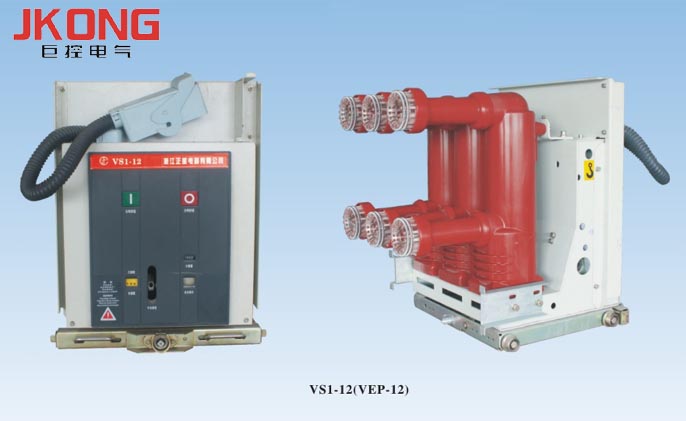

VS1-12型户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
型号及其含义

主要技术参数
序号  项目  单位  数据
1  额定电压  kV  12
2  最高工作电压  kV  630  630  630
3  额定电流(A)  A  1250  1250  1250
4  额定短路开断电流  kA  20  25  31.5
5  额定短路关合电流  kA  50  63  80
6  额定峰值耐受电流  kA  50  63  80
7  4S额定短时耐受电流  kA  20  25  31.5
8  额定绝缘水平  工频耐压(额定开断前后)  kV  42(断口48)
冲击耐压(额定开断前后)  75(断口84)
9  额定操作须序  次  分-0.3s-合分-180s-合分
10  机械寿命  次  1000
11  额定短路开断电流开断次数  V  50
12  操动机构额定合闸电压(直流)  V  110，200
13  操动机构额定分闸电压(直流)  mm  110，200
14  触头开距  mm  11±1
15  超行程(触头弹簧压缩长度)  ms  3.5±0.5
16  三相分、合闸不同期性  ms  ≤2
17  触头合闸弹跳时间  m/s  ≤2
18  平均分闸速度  m/s  0.9～0.12
19  平均合闸速度  s  0.4～0.8
20  分闸时间  最高操作电压下  ≤0.05
最低操作电压下  ≤0.08
21  合闸时间  s  0.1
22  各相主回路电阻  μΩ  60  50
23  动静头允许磨损累积厚度  mm  3

外形及安装尺寸


订货须知
a)断路器型号、名称、数量、额定电流及短路开断电流；
b)操作机构的操作方式(手动、电动或带遥控)、操作电源种类及额定值；
c)所配电流互感器变比；
d)备品、备件名称及数量；
e)交货期、交货地点、运输形式；
d)有户若有特殊要求，请在订货时说明
