GH－9302局部放电测试仪/  GH－9302局部放电测试仪的详细介绍
扬州国华电气有限公司精品GH－9302局部放电测试仪符合产品标准,GH－9302局部放电测试仪的品种很多，你通过公司相册可以了解GH－9302局部放电测试仪的外观规格性能，欢迎您来电咨询GH－9302局部放电测试仪更详细信息，本公司为您提供全方位的解决方案！

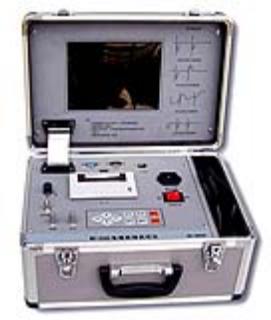

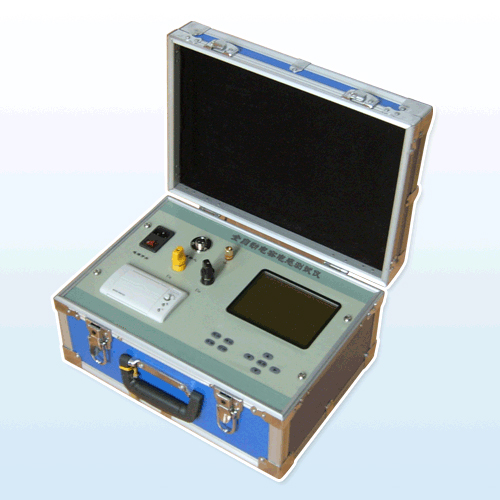

GH－9302局部放电测试仪简述
GH－9302局部放电测试仪是我厂研制开发生产的一种新型仪器。它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器,GH－9302局部放电测试仪根据IEC(270)标准，利用脉冲电流法原理研制而成，并满足GB-7354-2004、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。GH－9302局部放电测试仪具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，GH－9302局部放电测试仪适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。
GH－9302局部放电测试仪技术参数
1．可测试品的电容范围：6ｐF~250ｕF
2．检测灵敏度及允许电流(见表1)。
3．椭圆扫描时基
(1)  频率：50、100、150、200、400Ｈz
(2)  旋转：以30度为一档，可旋转120度。
(3)  工作方式：标准－扩展－直线。
(4)  高频时基椭圆的输入电压范围：13~275Ｖ。
4．显示单元
采用100×80mm矩形示波管，有亮度与聚焦调节旋钮。
5．放大器
(1)  3dB低频端频fL：20、40KHz任选。
(2)  3dB高频端频率fH：200、300KHz任选。
(3)  增益调节：粗调6档，档间增益差10倍±5%。
(4)  细调范围：＞10倍。
(5)  正、负脉冲响应不对称性：＜5%。
6．时间窗
(1)  窗宽：5度~150度(50Hz)  连续可调。
(2)  窗位置：每一窗可旋转0度~170度。
(3)  两个时间窗可分别或同时控制。
7、脉冲峰值表
(1)  线性指示：0~100误差不大于5%。
(2)  对数指示：1~100误差不大于5%。
表1  检测灵敏度及输入单元允许电流值
输入单元序号  调电容范围  灵敏度(PC)
(不平衡电路)  允许电流有效值
不平衡电路  平衡电路
1  6－25－100微微法  0.02  30mA  0.25A
2  25－100－400微微法  0.04  60mA  0.5A
3  100－400－1500微微法  0.06  120mA  1A
4  400－1500－6000微微法  0.1  0.25A  2A
5  1500－6000－25000微微法  0.2  0.5A  4A
6  0.006－0.025－0.1微法  0.3  1A  8A
7  0.025－0.1－0.4微法  0.5  2A  15A
8  0.1－0.4－1.5微法  1  4A  30A
9  0.4－1.5－6.0微法  1.5  8A  60A
10  1.5－6.0－25微法  2.5  15A  120A
11  6.0－25－60微法  5  25A  200A
12  25－60－250微法  10  50A  300A
7R  电阻  0.5  2A  15A

8、具有辅助识别放电脉冲相位的零标志系统。
9、工作电源  220V±10%  工频
10、体积：440×430×180mm
11、重量：约15Kg
