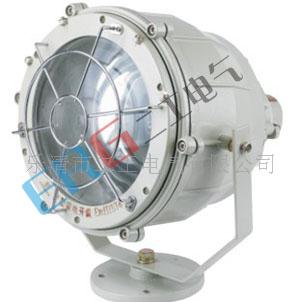

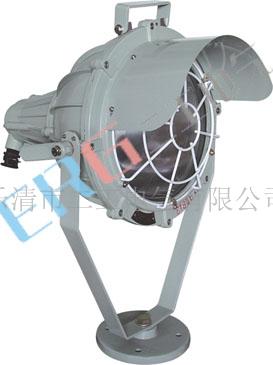

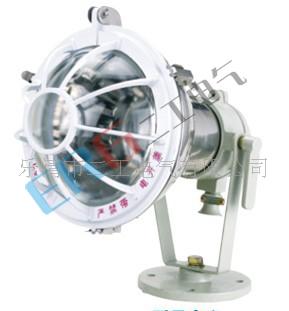

BAT系列防爆投光灯
使  用  说  明
用途、工作条件
1．    1用途：
BAT□系列防爆投光灯（以下简称投光灯），适忑用于含有II类B级T4组以下级别、组别的性气体环境危险场所中，作户外、户内较远距离的集中投光照明用。
1．2工作条件
a．    海拔不超过2000m；
b．    周围环境温度为+40℃，不低于-20℃；
c．    空气相对湿度不大于90%（+25℃时）；
d．    在露天场所最大降雨强度50㎜/10min；
e．    无显著摇动和剧烈冲击振动的地方；
f．    最大辐射强度1.4cal/cm2.min；
2、    结构与特点
2．1型号含义
BA    T        □  -  □      □        □
F1防中腐蚀；F2防强腐蚀
W户外
功率
设计序号
投光灯
防爆
2．    2主要技术参数
型      号    额定功率（W）    额定电压（V）    防爆标志    防护等级
BAT□-250□    250    220    ExdIIBT4    IP54
BAT□-400□    400
BAT□-450□    450
BAT□-1000    1000
2．3结构概述
a．    投光灯按照GB3836.1~2-83标准规定要求设计制造，经国家指定检验机关检验合格，并颁发合格证；
b．    投光灯采用间隙隔爆原理，即当壳内发生时，不致引起周围环境的；
c．    玻璃罩采用高硼硅玻璃，经钢化处理后，能承受规定冲击强度和温差试验，投光灯外壳和接线盒采用铝合金成型，底座采用铁板折弯成型；
d．    投光灯设有“严禁带电开盖”的警告牌，告知切断电源后才能启盖维修；
e．    投光灯部件的结合部采用丁氰橡胶圈密封结构，能防止灰尘、雨水和异物的侵袭，其防护等级为IP54。
3、    外形及安装尺寸见图：例
4、    安装与维修
4．1  安装时必须检查铭牌上的技术数据是否与实际使用情况相符，电缆应穿过橡胶密封圈，金属垫圈，用压螺母压紧，保证密封及电缆不得松动；
4．2安装时须有良好的内外接地；
4．3为保证投光灯正常工作，用户必须定期检查。发现金属零部件有油漆脱落或腐蚀等现象，应用细砂布磨光擦净后，涂上防锈油。检查电气性能是否处于良好状态，隔爆面应严禁磕碰、划伤，并涂204-1防锈油；
4．4紧固件不得松动，如发现松动须加以紧固；
4．5非专业人员不准打开投光灯；
4．6更换灯泡时必须在切断电源后进行操作。
5、    订货须知
订货时须说明投光灯的完整型号、名称、规格及订货数量：
