ZQ8801系列智能自恢复限电器说明书



自恢复限电器是一种能限制电力线路的负荷功率，在负荷  达到额定限制功率时自动切断线路，停止供电，当负荷减轻到额定限制功率以下时自动恢复供电；防止超负荷用电，线路过载及短路保护等功能，限电器也称限流器或限制器，布线少，投资省，安装方便、用途广泛。特点：

1、全自动控制，免费维护，具有抗过载和抗短路功能。

2、限制功率现场可调，适合用于各种不同场合灵活使用，使用功率发生变化时可以进行调节，不需要更换限电器.

3.稳定可靠，可长期使用，对正常使用无影响。

4、自动检测电路过载、短路等，具有帮助预防线路火灾作用。

应用范围：

公共场所的安全用电和节电。限制学生寝室、集体宿舍、值班室、办  公室、车间等一些公共场所非法使用大功率电热设备，如电炉、热得快、电暖风、电暖器、电水壶以及其他危险的大功率电热设备等，对于计算机、电风扇、普通仪器、电视机、电子日光灯等的使用没有影响。具有节电和辅助消除安全隐患的作用。



用途：用于室内外(宿舍、车间)、花园单元、学校、公共场所用电控制,过载保护等。



特点：

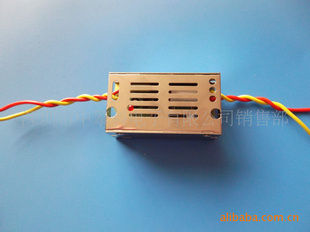

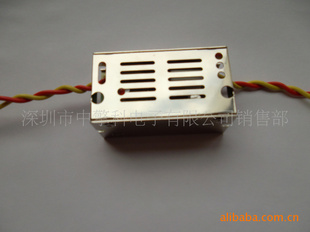

光亮的不锈钢外壳，美观高档，性能稳定。同时三组不同的功率输出，避免了调整旋转开关调节功率的不准确。

具有短路保护，过流过载自动关电及超功率高亮LED灯指示功能。体积小,  安装简便，外形尺寸：长90毫米、宽70毫米、高38毫米。



技术参数：

    型号规格
  ZQ8801-XX

参数
  响应时间0.5-5  秒，恢复时间：3-25  秒（超载越多，恢复时间越长）

输入电压
  90-280VAC

输出功率范围
  0-800W之间任意功率可选

最大输出路数
  可设3路不同功率输出。一路超过功率，设备会自动关闭电源输出。

额定限制功率
  xx  W

尺寸
  90*70*38MM

功能特点:当用电设备超额定功率时，电压输出关闭。高亮LED电源指示灯亮。






接线座说明（如图）：

1、2脚：输出受控的火线

3脚:火线入

4脚：火线入

5脚：N  零线

订货须知：

根据线路是三组、二组，电压，功率等选择正确的限电器型号。



注意事项：

1.输入、输出、火线、零线均不可接错，务必确认正确接线后，再通电。

2.产品出厂巳调校好限制功率，请勿随意调整。
