、适用范围

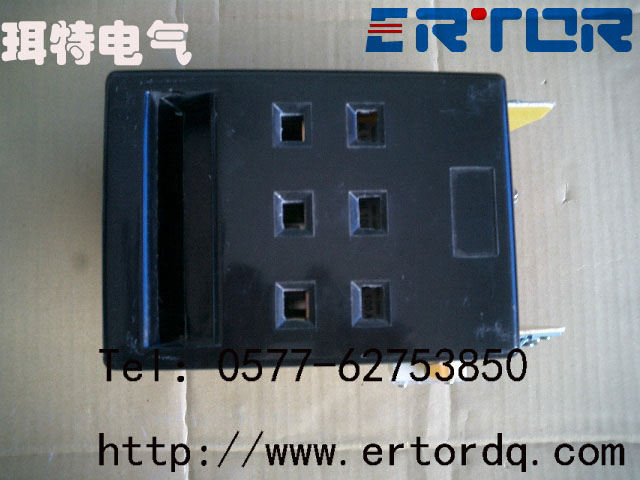

            HR5系列熔断器式隔离开关主要用于交流380V和660V约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护之用，但一般不作为直接开闭单台电动机之用。
          开关符合IEC60947-3、GB14048.3  标准。

二、型号及含义




注：当开关用于电动机电路中，允许熔体额定电流大于开关约定发热电流。
四、开关外形安装尺寸
开关外形与安装尺寸见表4及图1-图2
型号  尺寸（mm）
a  b  c  d  e  f(安装孔距)
HR5-200/20  203  203  62  193  342  130
HR5-200/30  203  203  62  193  342  130
HR5-200/31  220  203  62  193  342  130
HR5-400/20  226  226  70  210  358  130
HR5-400/30  226  226  70  210  358  130
HR5-400/31  242  226  70  210  358  130
HR5-630/20  272  272  85  224  372  200
HR5-630/30  272  272  85  224  372  200
HR5-630/31  290  272  85  224  372  200
