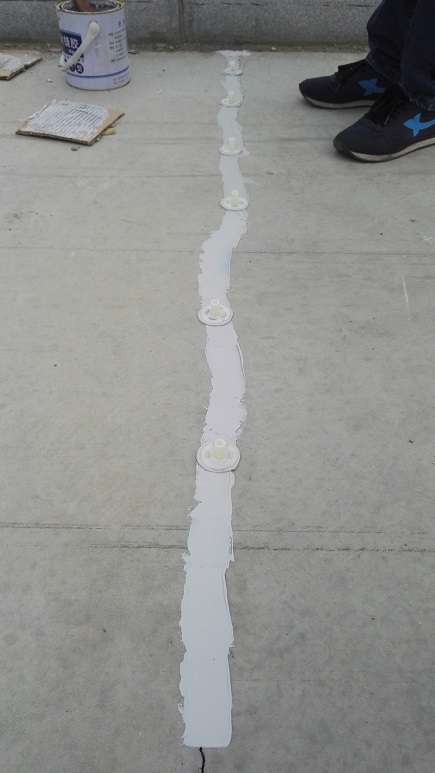

混凝土结构的裂缝产生的原因通常有3种。
1、受力造成的。即结构已经承受不了所受到的荷载，而产生裂缝。
2、结构由于发生了不均匀沉降，从而产生了裂缝。
3、由于各种原因，混凝土要产生收缩变形，而混凝土结构约束了这种收缩变形时，就会产生内应力，当内应力集中后大于混凝土的抗拉强度时，混凝土就会产生裂缝。产生收缩变形的主要因素有：混凝土的干缩（早期保水养护不到位）、混凝土水化过程中的化学收缩、温度变化带来的收缩，混凝土内部温度形成了温度梯度等。容易造成应力集中的因素有：构造配筋不合理、超长尺寸的结构没有设置变形缝等。还有一个特例是由于混凝土体型膨胀引起的，那就是碱集料反应。

混凝土楼板裂缝的原因主要有以下几个方面：

1、不均匀沉陷裂缝。采用地基土做支撑基础的结构构件，下面的地基未经夯实和必要的加固处理，在混凝土浇筑后，由于地基浸水而引起不均匀沉降，或模板刚度不足，支撑体系间距过大，支撑底部松动，未设垫板，拆摸过早也会导致不均匀沉陷裂缝的出现。

2、混凝土收缩裂缝。混凝土收缩分湿度收缩和自收缩。湿度收缩是混凝土成型后，养护不当，受到风吹日晒，水分散失快，体积收缩大。而内部湿度变化小，收缩也小，因而内外收缩受到互为约束，出现拉应力导致收缩应变产生。当应变超过混凝土抗拉强度时，就引起裂缝出现。自收缩是水泥水化作用放出大量水化热，使混凝土内部温度升高，引起混凝土自干燥，造成混凝土宏观体积减小，同时也受到外部条件约束，引起混凝土自收缩，导致裂缝产生。

3、设计构造缺陷裂缝。一些住宅工程现浇混凝土楼板多在板角出现 45度斜缝及预埋线管处出现裂缝，且裂缝多为穿透性，其原因大致如下：

       A、混凝土楼板厚度小于 100mm，板中预埋水电管道交叉重叠大于两根，或距板角点 1.2m半径内埋设管线斜贯两直角边，以及预留管孔削弱混凝土构件 1/4截面以上未采取加固措施。

       B、建筑平面板角处及板跨度大于 3.0m者四角未设放射筋和相邻跨度相差2.5倍以上，
