三菱断路器能接通承载以及分断正常电路条件下的电流也能在规定的非正常电路条件下接通承载一定时间和分断电流的一种机械开关电器产品选用及工程设计要点 低压断路器主要用于线路的过载短路过电流失压欠压接地漏电双电源自动切换及电动机的不频繁起动时的保护操作等用途其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件

断路器的额定电压不应小于线路的额定电压断路器的额定电流与过流脱扣器的额定电流不小于线路的计算电流断路器的额定短路分断能力不小于线路的最大短路电流 选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合断路器的欠压脱扣器额定电压等于线路的额定电压
用于电动机保护时需考虑电动机的起动电流并使之在电动机启动时间内不 动作断路器选择还应考虑断路器与断路器

断路器与熔断器的选择性配合断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值应大于下级 断路器出线端处最大预期短路电流若由于两级断路器处短路时回路元件阻抗值差别小使之短路电流值差别不大则上级断路器可选择带短延时的脱扣器  限流断路器在短路电流大于或等于其瞬时脱扣器整定值时将会在数毫秒以 内脱扣因此下级保护电器不宜用断路器实现选择性保护要求具有短延时的断路器当其时限整定在最大延时的时候其通断能力下降 因此在选择性保护回路中考虑选择断路器的短延时通断能力应满足要求 还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交短延时特性曲线与瞬时特性曲线间不应相交断路器与

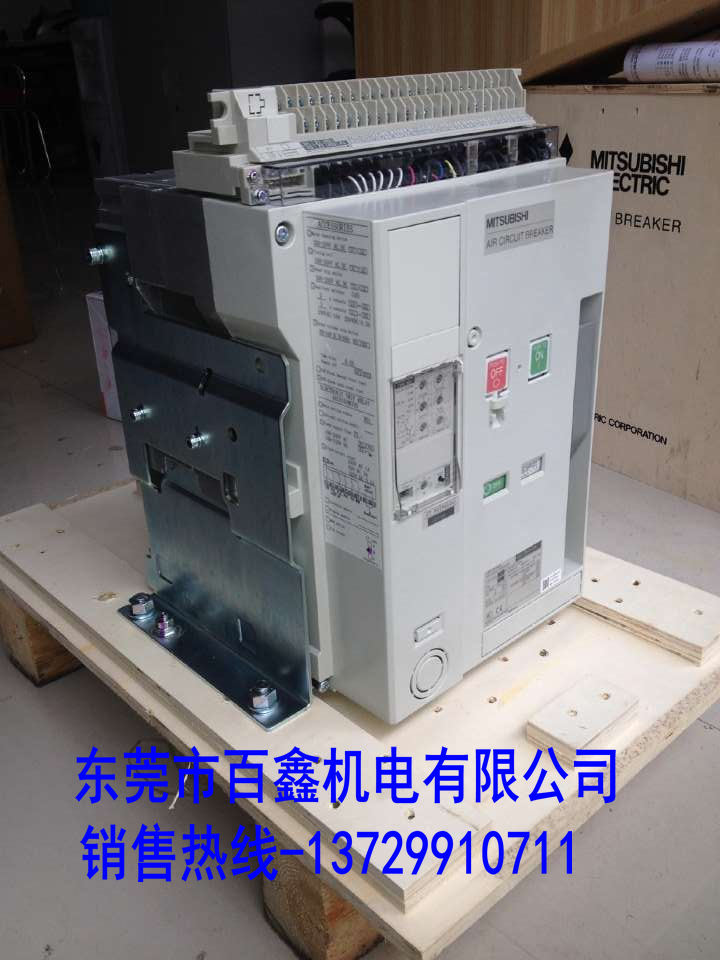

熔断器配合使用时应考虑上下级的配合应将断路器的安秒特性曲 线与熔断器安秒特性曲线比较以使在发生短路电流的情况下具有保护选择性断路器作配电线路的保护时宜选用带长延时动作过流脱扣器的断路器当 线路末端发生单相接地短路时短路电流不小于断路器瞬时或短延时过流脱扣器整定电流的1.5倍 框架式开关(ACB)与塑壳开关(MCCB)的区别 框架开关的特点就是开关的部件都安装一个金属框架上,元件不封 塑壳开关的所有元件都被封闭在塑料外壳中 框架开关的额定容量都较大

可以从400-4000A甚至更而塑壳开关的容量较小，从1-400A都有,更大的就少了 框架开关一般用在大容量负荷回路上，其开断容量都比较大。  塑壳开关一般用于负荷供电回路上其开断容量也较小有一种塑壳开关采用限流开断原理其开断电流能够大一些框架开关一般采用电子保护框架开关一般采用电磁合闸
