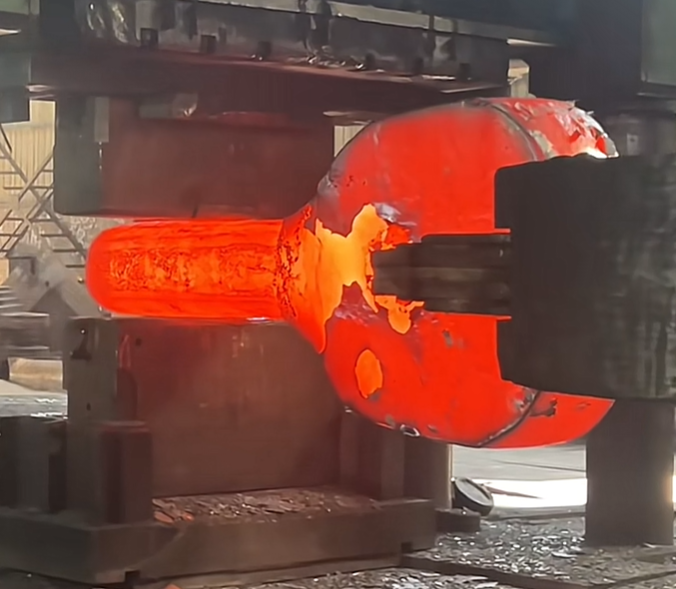

双吊钩锻件性能特点

1. 重载承载冗余充足：采用锻造比≥5 的整体自由锻工艺，碳钢内部晶粒流线沿吊钩受力方向连续分布，无拼接焊缝、无分层缺陷，组织致密均匀（ASTM 6-7 级），破断载荷达额定载荷的 4 倍以上，单钩承载吨位覆盖 10-200 吨，适配超重型吊装的 需求；
2. 抗冲击与韧性优异：经调质处理（淬火 + 高温回火）+ 钩口局部感应强化，钩体本体硬度 220-250HB，钩口承重面硬度 250-280HB，冲击功（KV ℃）≥50J，低温（-20℃）环境下冲击功仍≥40J，可抵御吊装过程中的突发冲击载荷；
3. 结构精度与稳定性强：自由锻整体成型后经数控加工 + 整形，双钩对称度≤0.8mm，钩口开度公差 ±1.5mm，钩颈直径公差 h9 级，表面粗糙度 Ra≤6.3μm，残余应力≤80MPa，长期重载使用不易变形、开裂；
4. 非标定制灵活度高：自由锻工艺适配复杂结构与大型规格，可按客户图纸定制 10-200 吨级双吊钩，支持单钩喉径 80-800mm、钩身长度 500-5000mm 的个性化设计，兼容 20MnSi、35CrMo、45# 等 碳钢及低合金碳钢材质，满足特种吊装设备的非标需求。
