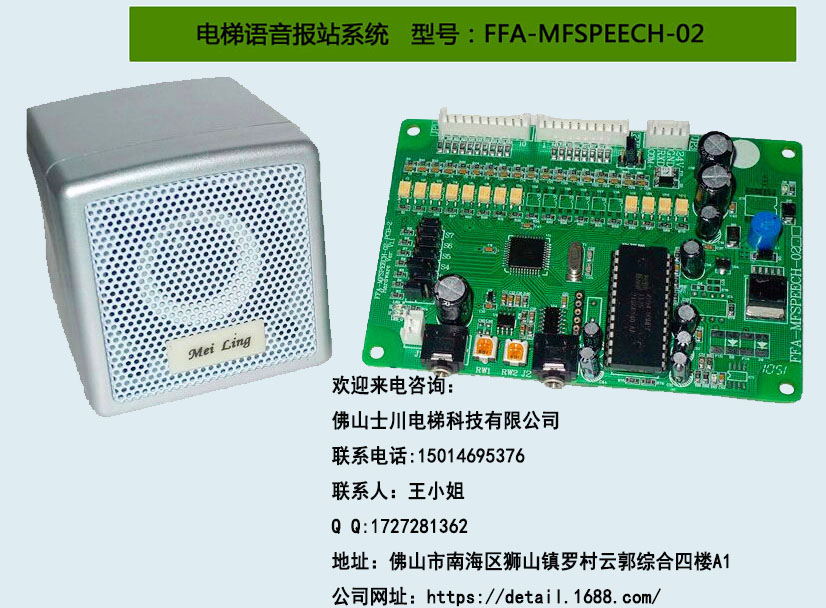

FFA-MFSPEECH-02电梯语音报站说明书
一、语音板基本参数：
1、工作电压：DC12V~24V。
2、工作电流：<160mA（DC24V）。
3、报站板尺寸：100.52mm X 69.69mm。
二、安装尺寸图
三、接线与音量调节说明：
1、 JP3：电源及串口信号接口；可以只接3条线，将语音板JP3端子的24V、GND、RXD、COM+与显示板CN1端子上24V、GND、MOD-、MOD+相连接。
2、 J1：音箱接口，可接有源音箱或4~8Ω1W的无源音箱。
3、 J2：背景音乐输入接口，可将外部广播或音乐作为本报站板的背景音乐。
4、 RW1：报站的音量调节。RW2：背景音乐的音量调节。
四、跳线使用说明：
1、 S7：是否要到站钟，跳至OFF时在报站前会有一声到站钟，跳至ON不用到站钟。
2、 S6：中文报站，跳至OFF时有效。
3、 S5：英文报站，跳至OFF时有效。
4、 S4：报方向方式选择，跳至ON时，报完一次方向后需到站（报站）后才响应下一下报方向指令，此功能主要用于选择用关门信号来控制报方向时使用。
5、 S3~S1：报方向方式选择：
报方向方式选择
S3
S2
S1
无方向à有方向
off
off
off
稳定方向à方向游动
off
off
on
门1关门
off
on
off
门2关门
off
on
on
门1开门后
on
off
off
门2开门后
on
off
on
方向在任何状态下à游动
on
on
off
on
on
on
品牌
富士川
用途
医用电梯,载货电梯,车辆电梯,乘客电梯,施工电梯
额定载荷
1000（kg）
操作控制方式
并联控制
额定速度
1.5米
型号
FFA-MFSPEECH-02
驱动方式
交流
规格
报站板尺寸：100.52mm X 6
06
17
2016
批发供应电梯 默纳克语音报站器FFA-MFSPEECH-02 富士川电梯配件
来源:[佛山市士川电梯科技有限公司]
联系人：王女士
手机：18933016136
电话：0757-83120639
传真：0757-83120639
QQ：3303865218
Email：3303865218@qq.com
地址：广东省佛山市佛山市南海区狮山镇
品牌：富士川
价格：450.00
元/件
供应地：广东省佛山市
产品型号：FFA-MFSPEECH-02
