陕西省｜BA 楼宇自控系统与冷热源一体化控制系统解决方案

一、项目地域与政策应用背景

系统分工定位

? BA 楼宇自控系统：面向楼层末端，管控 AHU 新风机、通风、给排水设备，负责室内环境品质、区域负荷采集、就地安全联锁；

? 冷热源一体化控制系统：面向制冷机房、采暖换热站，实现冷水机组、水泵、冷却塔、板式换热器集群智能群控；

两套系统双向通讯、负荷联动，实现末端用多少冷热，机房供给多少冷热，消除冷热供需错配带来的能耗浪费。

二、系统总体协同架构

1. 现场感知执行层
   温湿度、CO?、供回水温差、水流、压差传感器；电动风阀 / 水阀、风机水泵执行机构；工业级分布式 DDC 可编程控制器分散部署在楼层弱电间、机房。

核心硬性能力：DDC 本地固化控制逻辑，网络与上位平台断开时，独立执行盘管防冻、恒温调节、消防联锁，抵御陕北、关中冬季寒潮冻管风险。

1. 边缘网关传输层
   支持 BACnet IP/MSTP、Modbus RTU、OPC UA 标准协议，实现 DDC、冷热源控制器双向数据交互，具备断点缓存、断网续传。
2. 双系统协同管控层
   ① BA 楼宇自控监控平台；② 冷热源一体化群控系统；两套系统数据互通、指令互传。
3. 对外拓展接口层
   预留标准化 API，可向上接入 IBMS 集成平台、综合能耗 / 能碳管理平台、陕西省公共建筑能耗监测平台。

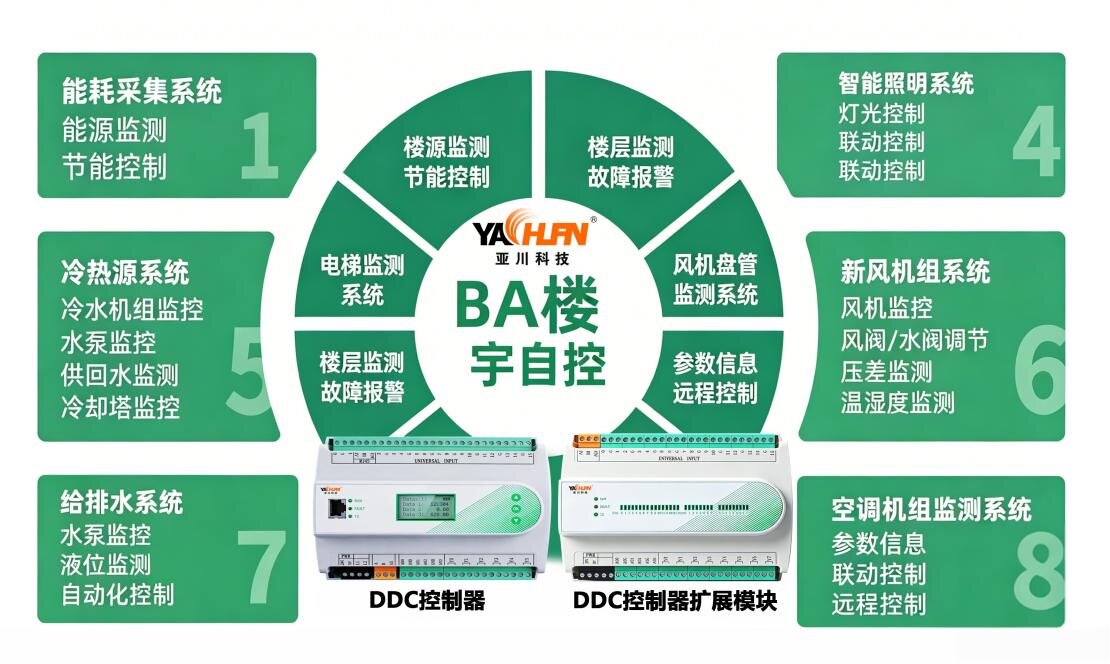

三、BA 楼宇自控系统（DDC 控制器）核心功能（陕西本地化适配）

1. AHU 组合空调 / 新风机组控制

2. 地下车库通风控制

3. 给排水系统监控

4. 末端负荷汇总上传

四、冷热源一体化控制系统核心功能

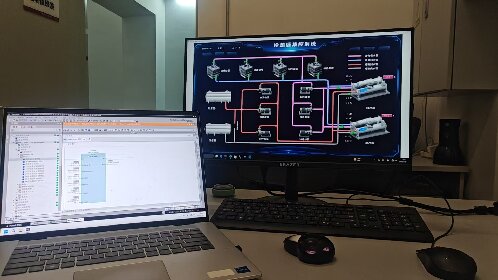

1. 冷水机房集群智能群控（夏季制冷工况）

1. 根据 BA 上传的建筑总冷负荷，AI 算法匹配冷水机组运行台数，保障主机运行高效 COP 区间；
2. 依据冷冻水、冷却水供回水温差动态调节冷冻泵、冷却泵、冷却塔风机频率，暖通系统大流量小温差、水力失衡通病；
3. 机组高低压、水流、过载保护，故障自动轮换备机运行。

2. 板式换热站采暖智能控制（冬季采暖工况，陕西重点）

1. 气候补偿控制策略：跟随室外实时气温动态调整二次供水温度，室外越冷供水温度适度提升，气温回升自动下调，避免采暖过热、热力资源浪费；适配陕北长采暖周期、关中市政集中供热场景。
2. 多台循环泵均衡调度，低负荷支持泵组休眠轮换，优化管网水力平衡；
3. 管网低温预警，联动流量循环防冻。

3. 四季工况自动策略切换

• 夏季制冷模式：优化冷却水运行参数，管控新风带入热负荷；
• 冬季采暖模式：气候补偿 + 全域防冻优先；
• 春秋过渡季：充分启用全新风免费供冷，延后冷水机组启动，最大化利用陕西昼夜温差天然冷源。

4. 机房能耗统计与运行分析

五、BA 系统与冷热源一体化控制系统联动策略（核心落地机制）

1. 冷热负荷双向闭环联动
   BA 持续汇总全建筑末端冷热需求上传冷热源控制系统；机房侧动态调整机组出力；调整后运行数据回传，持续验证室内温湿度达标情况，形成供需平衡闭环。

通讯中断保障：DDC 本地维持末端防冻、基础温控；网络恢复自动同步缓存数据。

1. 全域工况一键同步下发

   运维在平台统一切换「夏季制冷 / 冬季采暖防冻 / 节假日低能耗模式」，指令同步下发所有 DDC 与冷热源控制器，整栋建筑协同执行。
2. 故障双向互通联动处置

   冷热源主机、水泵故障信号同步推送 BA；BA 监测区域温湿度长期不达标，自动修正冷热需求设定，通知机房调整供水参数。
3. 空气质量协同新风策略

   室内 CO?浓度超标，BA 加大新风量；冷热源系统同步预判冷热负荷增量，提前调整机组出力，平衡空气品质与能耗。
4. 消防全局联动

   火警信号接入系统，BA 立刻关停普通空调新风、启动排烟风机；冷热源系统按需切断对应区域冷热供给。
