一、产品定义与适用范围

铍窗是以高纯度金属铍（Be）为基材制成的X射线/γ射线输出窗口及真空隔离组件。铍原子序数为4，是稳定金属中原子序数最小的元素，对X射线具有优异的穿透能力，同时能够可靠隔离设备内部真空环境与外界大气，是X射线管、CT球管、同步辐射束线及射线探测设备中的关键组件。

核心功能：

真空隔离：维持设备内部高真空环境；
低衰减传输：确保X射线以最小能量损失穿透；
热负载承受：通过水冷一体化设计散除窗口区域热量。

适用范围：

应用领域	厚度范围	直径/尺寸范围
医用CT/工业CT	0.5 mm – 4.0 mm	φ10 mm – φ100 mm
同步辐射束线	0.1 mm – 5.0 mm	φ3 mm – φ150 mm
X射线分析设备	0.025 mm – 0.3 mm	φ10 mm – φ30 mm
安检/无损检测	0.5 mm – 1.0 mm	φ10 mm – φ50 mm
高功率辐射装置	2.0 mm – 5.0 mm	φ20 mm – φ150 mm

二、材料物理性能

性能参数	数值	单位
原子序数	4	—
密度	1.84	g/cm3
弹性模量	275	kN/mm2
熔点	1,285	℃
热传导率	180	W/(m·K)
线性膨胀系数	11.6×10??	/K
抗拉强度	275–635	N/mm2
屈服强度	205–410	N/mm2
延伸率	1–20	%

说明：铍对X射线的穿透率约为相同厚度铝的17倍，兼具轻量化（密度约为铝的2/3）与高刚性（弹性模量约为铝的3.7倍）的特点。

三、尺寸规格与公差

标准尺寸：

形状	尺寸范围	公差
圆形	φ10 mm – φ90 mm	±0.2 mm
矩形	宽0–120 mm，长0–120 mm	≤75 mm：±0.2 mm >75 mm：±0.5 mm

板厚公差：

厚度范围	公差
0.03 – 0.10 mm	±0.01 mm
0.10 – 0.30 mm	±0.05 mm
0.30 – 2.0 mm	±0.1 mm

扩展定制：

厚度：100 μm – 5.0 mm
圆形直径：φ3 mm – φ150 mm
矩形最大：120 mm × 120 mm
CT球管弧形铍片：半径公差±0.50 mm，厚度公差±0.05 mm

四、纯度与化学成分

纯度等级	铍含量	典型应用
标准级	≥98%	常规X射线设备
工业级	≥98.5%	CT球管
高纯级	≥99.0%	医疗成像、高精度分析
IF-1级	≥99%（抛光）	同步辐射超高真空
超高纯级	≥99.6%	XRD、高分辨率实验

CT球管弧形铍片杂质限值（质量分数）：
Al ≤0.10%、Si ≤0.06%、Fe ≤0.13%、Mg ≤0.08%、BeO ≤1.5%、C ≤0.15%。

五、CT球管用铍窗

技术参数：

参数	指标
厚度	0.5 mm – 4.0 mm
直径	φ10 mm – φ50 mm
厚度公差	±0.05 mm
管电压	*高160 kV
阳极输入功率	24 kW – 53.2 kW
漏气率	≤3×10?? Pa·m3/s
表面粗糙度	≤3.2 μm
密度	≥1.84 g/cm3

形状与外观：产品应为弧形，表面光洁、平整、亚光、色泽均匀，无裂纹、划痕。

推荐选型：

应用	厚度	直径	纯度
医用CT	0.8–1.0 mm	φ20–30 mm	≥98.5%
工业CT	1.0–1.5 mm	φ25–50 mm	≥98.5%
安检设备	0.5–0.8 mm	φ10–25 mm	≥98.0%

六、同步辐射（科学大装置光源）用铍窗

技术参数：

参数	指标
厚度	0.1 mm – 5.0 mm
有效直径	φ3 mm – φ150 mm
矩形最大	80 mm × 30 mm
纯度	IF-1级（≥99%）或超高纯级
表面粗糙度（精密级）	≤0.1 μm
真空度	≤2×10?1? Torr
烘烤温度	*高150℃
X射线能量范围	5–30 keV
氦泄漏率（高真空型）	≤5×10?11 Pa·m3/s

水冷一体化设计：

双窗水冷结构：双铍窗中间通冷却水，耐温350℃，泄漏率≤5×10?? Pa·m3/s。
超高真空精密抛光型：IF-1级铍片，Ra≤0.1 μm，适用于2×10?1? Torr、150℃、5–30 keV环境。
热结构优化：厚度1.6 mm时综合性能*佳，最大温度≤121.6℃（1 Pa），最大应力≤204.2 MPa，中心变形≤0.097 mm（大气压）。

结构选项：平面单窗、水冷双窗、水冷通道+凸台强化（316L基座）、大面积矩形窗。

七、真空密封性能

等级	氦泄漏率	适用场景
超高真空型	≤5×10?11 Pa·m3/s	同步辐射
高真空型	≤1.0×10?1? Pa·m3/s	同步辐射光束线
标准型	≤5×10?? Pa·m3/s	常规真空
CT球管型	≤3×10?? Pa·m3/s	CT球管

封接工艺：

真空钎焊（银基钎料，700–850℃）
电子束焊接
扩散焊（铍-无氧铜一体化）
胶接（环氧树脂，低成本）

真空钎焊前建议镀镍或镀银以改善润湿性。

八、表面处理

等级	表面粗糙度 Ra	适用场景
标准级	≤3.2 μm	CT球管
精密级	≤0.1 μm	同步辐射、高精度光学
超精密级	≤0.04 μm	超高真空
镜面级	<0.5 nm	特殊光学系统

处理工艺：精密机械抛光、化学机械抛光（CMP）、镀镍/镀银。

九、质量检测

检测项目	方法
化学成分	ICP-AES、红外吸收法
密度	致密金属密度测定法
尺寸公差	几何公差检测
氦泄漏率	氦质谱检漏法
表面粗糙度	轮廓仪/原子力显微镜
外观	目视检查

检验规则：出厂检验（每批）和型式检验（重大变更）。产品应在ISO 9001体系下生产，超高真空产品需在100级洁净室装配。

十、安全与使用注意事项

毒性警示：铍及其化合物具有毒性，操作时必须佩戴防护手套，在通风良好环境中进行。禁止打磨、抛光等产生粉尘的操作。废弃铍窗按有害废弃物处置。

使用要求：

安装时避免过大机械应力
定期检查表面状态
水冷式使用前确认冷却系统
超高真空应用前进行烘烤除气
超薄/大尺寸窗口注意防震保护

十一、定制与订购

可定制项目：非标尺寸/形状、更高纯度（*高99.9%）、特殊厚度（100 μm–5 mm）、表面处理等级、水冷结构（单窗/双窗/通道）、法兰类型（CF/ISO/KF）、CT球管弧形铍片。

订购信息：应用类型、窗口形状、外形尺寸、厚度、纯度等级、表面粗糙度要求、真空密封等级、是否水冷、法兰类型、数量、特殊要求。

本规格书为通用技术规范，最终以双方确认的技术协议为准

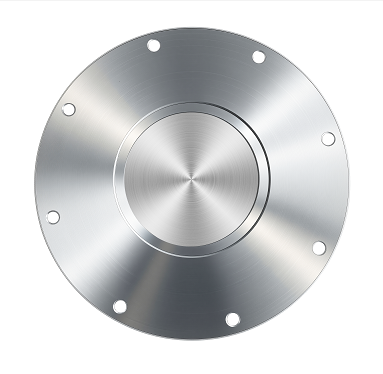

铍窗焊接成套加工 铍窗钎焊
