一、产品定义与适用范围

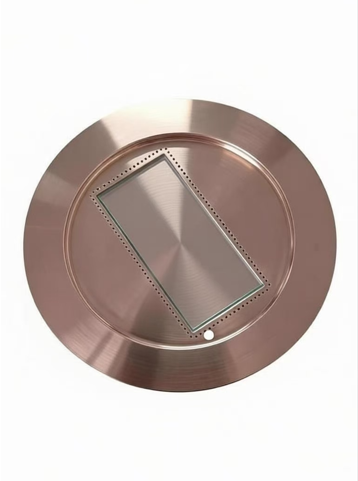

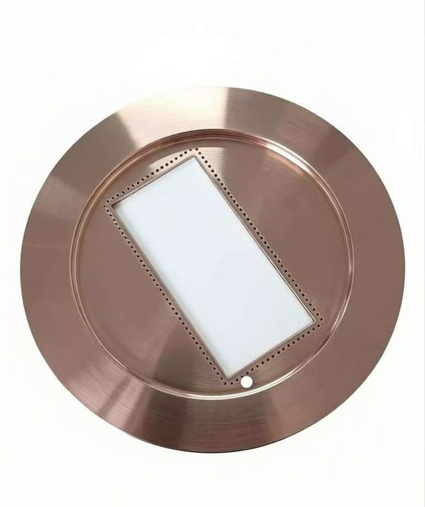

微波窗口用于微波真空电子器件（行波管、回旋管、速调管）及高功率微波系统，在保证真空密封的同时高效输出微波功率。本规格书涵盖四类材料：氧化铍陶瓷、蓝宝石、氮化硅陶瓷、CVD金刚石。

二、材料性能对比

三、氧化铍陶瓷微波窗口

技术参数：介电常数6.5–7.5(1MHz)，损耗<4×10??，热导率≥220W/(m·K)，击穿强度≥10kV/mm，抗折强度≥170MPa，体积电阻率≥10?Ω·cm(室温)，线膨胀系数7.0–8.5×10??/℃(20–500℃)，铍纯度≥99.5%。烧结温度1800–1900℃热压烧结。

?? 毒性警示：氧化铍粉末有剧毒，全过程须严格防护。

四、蓝宝石微波窗口

技术参数：介电常数~9.4(太赫兹)，损耗<2×10??(140GHz)，热导率25–40W/(m·K)，密度3.98g/cm3，熔点2040℃，莫氏硬度9。高功率应用需配置冷却装置，更高功率应选金刚石。

五、氮化硅陶瓷微波窗口

技术参数：介电常数7–10，损耗0.001–0.005，热导率20–80W/(m·K)，抗弯强度≥800MPa，维氏硬度≥1500HV，断裂韧性为氧化铝的3–5倍，线膨胀系数~3.2×10??/℃。

关键特性：高透波（X/Ku波段介电常数7–8，损耗<0.001）、高抗热震、化学稳定性好、安全无毒。烧结工艺：气压烧结或热等静压烧结(1700–2000℃惰性气氛)。

六、CVD金刚石微波窗口

技术参数：介电常数5.7，损耗<2×10??(145GHz)，标准级≤5×10??，高纯级可低至2.7×10??。热导率≥2000W/(m·K)，介电强度1×10?V/cm，抗拉强度>1.2GPa。

产品规格：最大直径127mm，厚度0.1–2.0mm，表面粗糙度Ra≤3nm，总厚度变化≤14μm。

功率容量：1.8mm厚窗片在140GHz/850kW下损耗约0.11%，无需水冷，单窗可输出1–2MW。

七、真空密封与装配

密封方式：钎焊密封或金属化+钎焊（表面镀Ti/Mo-Mn/Au）。设计参考：S波段圆环形陶瓷窗（ε=9.4，厚3mm，内径36mm），2.856GHz下驻波比<1.03，插损~0.17dB，功率容量~150MW。失效判据：材料失效临界温度差与抗热震系数。

八、质量检测

九、材料选择建议

十、安全与订购

安全：氧化铍有毒，须戴手套、通风操作、废弃物按危废处置。其他材料无毒。

订购信息：材料类型、形状尺寸、厚度、工作频率/功率、密封要求、表面粗糙度、数量。
