产品简介

什么是信号发生器？

信号发生器是一种电子测试设备，用于产生具有特定特性的电信号，这些信号可以模拟实际电路中的信号，用于测试、研发、维修、测量和校准等领域。信号发生器能够产生各种波形，如正弦波、方波、三角波、锯齿波和脉冲波等，并且可以通过外部控制或内部设置来调整输出信号的频率、幅度和其他参数。

信号发生器的工作原理通常包括以下几个关键部分：振荡器：这是信号发生器的核心，负责产生基本的周期性信号。振荡器可以是晶体振荡器、RC振荡器或LC振荡器等，它们的选择取决于所需的频率稳定性和范围。

放大器：放大器用于增强振荡器产生的信号，以提供足够的功率输出。这可以是运算放大器或专用的射频放大器。

波形调节电路：这些电路将基本的振荡信号转换成所需的波形，如正弦波、方波、锯齿波或脉冲波。这通常通过滤波器和比较器等电路实现。

控制电路：控制电路允许用户设置信号的频率、幅度和其他参数。这可能包括计数器、锁相环和其他控制元件。

调制功能：许多信号发生器还具备调制功能，如幅度调制（AM）、频率调制（FM）或相位调制（PM），这些功能可以模拟更复杂的信号环境。

输出：信号发生器的输出是经过精确控制的电信号，可以用于各种测试和测量应用。

随着技术的发展，信号发生器的性能和功能也在不断提升，包括更高的频率范围、更精确的控制和更复杂的波形生成能力。现代信号发生器还可能包括数字信号处理能力，以提供更广泛的应用和更高的灵活性。

信号发生器的分类：

正弦波信号发生器：提供单一频率的正弦波信号。

函数信号发生器：能够产生多种波形，如正弦波、方波、三角波等。

脉冲信号发生器：产生特定宽度和频率的脉冲信号。

任意波形发生器：用户可以自定义波形并产生出来。

专用信号发生器：用于特定应用，如电视信号发生器、立体声信号发生器等。

信号发生器能够产生多种类型的电信号，以满足不同的测试和测量需求。以下是一些常见的信号类型：

正弦波（Sine Wave）：这是基本的信号类型，具有单一频率和恒定幅度的连续波形。正弦波常用于测试电路的频率响应和振幅特性。

方波（Square Wave）：方波是一种具有陡峭上升和下降沿的波形，它在高电平和低电平之间切换。方波用于测试电路的响应时间和同步特性。

三角波（Triangle Wave）：三角波是一种缓慢上升然后缓慢下降的波形，它在上升和下降过程中具有线性电压变化。三角波用于测试电路的线性特性。

锯齿波（Sawtooth Wave）：锯齿波是一种快速上升或下降的波形，类似于锯齿。它可以用于测试电路的瞬态响应。

脉冲波（Pulse Wave）：脉冲波是一种在短时间内从低电平跳变到高电平，然后返回到低电平的波形。脉冲波用于测试电路的瞬态处理能力和时间分辨率。

噪声波（Noise Wave）：噪声波包括随机噪声和白噪声等，它们用于测试电路在随机信号输入下的性能。

任意波形（Arbitrary Waveform）：任意波形发生器（AWG）能够产生用户自定义的复杂波形，可以模拟现实世界中的信号，如音频、视频信号或复杂的数据传输信号。

调制波形：信号发生器还可以产生调制波形，如幅度调制（AM）、频率调制（FM）、相位调制（PM）等，这些波形在通信系统测试中非常重要。

扫描波形（Swept Wave）：扫描波形是频率随时间连续变化的波形，可以是线性扫描或对数扫描。这种波形用于频率响应分析。

脉冲串（Pulse Train）：脉冲串是由多个脉冲组成的序列，可以用于测试数字电路的时序特性。

直流偏置（DC Offset）：在某些应用中，可能需要在交流信号上添加直流偏置，以模拟实际工作条件下的信号。

矢量信号：在信号发生器中，可以产生复杂的矢量信号，这些信号包括调制的射频信号，用于测试无线通信设备。

这些信号类型可以单独使用，也可以组合使用，以满足特定的测试需求。信号发生器的灵活性和多功能性使其成为电子测试和测量中的工具。

信号发生器的性能指标是衡量其工作性能和输出信号质量的重要参数。以下是一些关键的性能指标：

频率分辨率：信号发生器能够区分的小频率变化，对于精确的频率控制非常重要。

频率稳定性：信号发生器输出频率的稳定性，通常以ppm（百万分之一）来表示。

相位噪声：在特定偏移频率下，信号的相位波动程度，对于高性能通信系统和雷达系统尤为重要。

输出阻抗：信号发生器输出端的阻抗，通常为50Ω或75Ω，以匹配测试设备。

调制能力：信号发生器能够对载波进行幅度调制（AM）、频率调制（FM）、相位调制（PM）等的能力。

垂直分辨率：信号发生器的数字模拟转换器（DAC）的位数，决定了输出信号的幅度精度。

波形生成能力：信号发生器能够产生的波形类型，包括标准波形（如正弦波、方波、锯齿波）和任意波形。

触发功能：信号发生器能够根据外部或内部信号同步启动输出的能力。

存储深度：对于任意波形发生器（AWG），存储深度决定了它能够存储和复现的波形的复杂程度。

这些性能指标的具体数值会根据信号发生器的型号和制造商而有所不同。例如，某些高性能信号发生器可能具有非常低的相位噪声和高频率稳定性，而其他经济型信号发生器则可能在这些指标上有所妥协，以降低成本。在选择信号发生器时，应根据应用需求和预算来权衡这些性能指标。

信号发生器在实际应用中非常灵活，可以用于产生测试信号、模拟电路行为、进行系统性能评估等。通过使用信号发生器，工程师可以对电子设备进行精确的测试和分析，确保产品的性能符合设计要求。

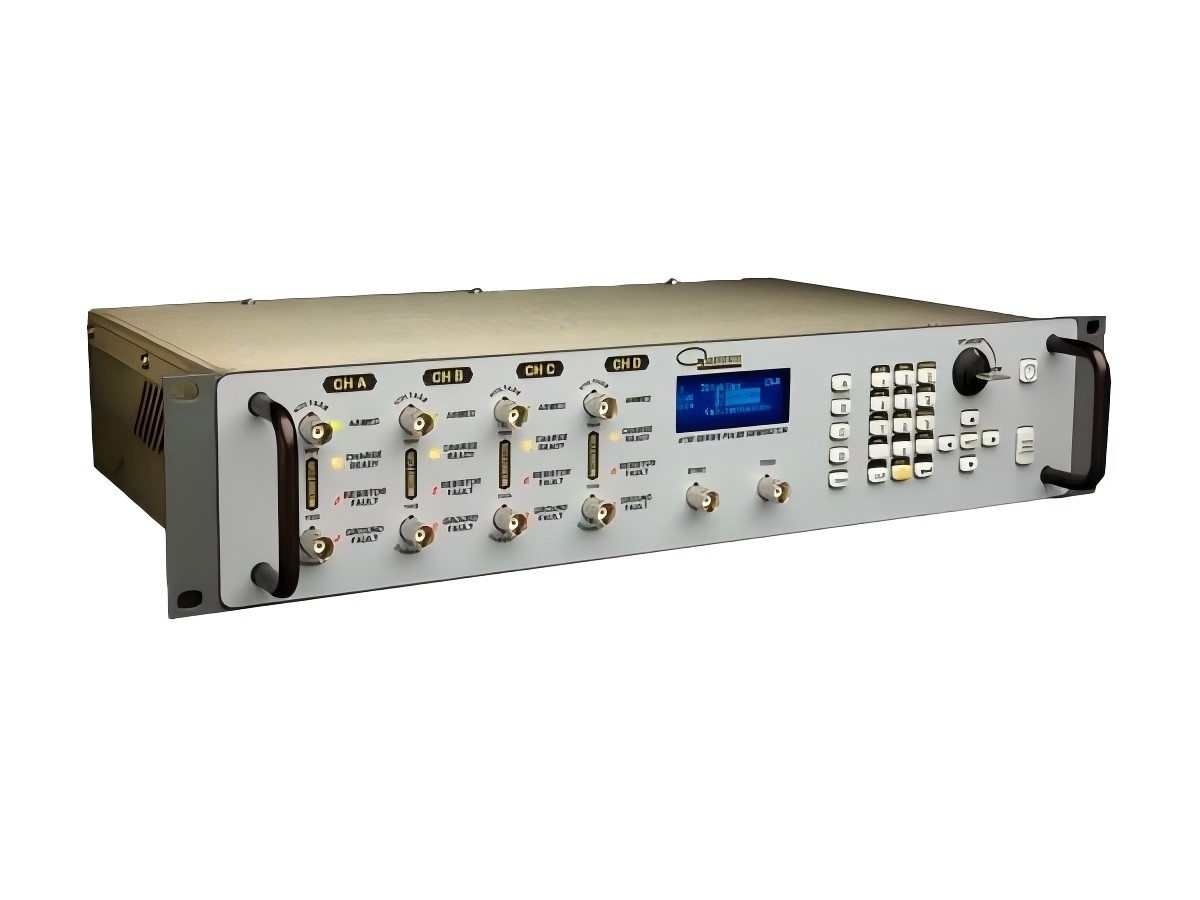

9730大电流延迟发生器加强了脉冲发生和数字延迟能力达到一个新水平。经济划算且突出的能力使这个仪器为简单到复杂的广泛应用提供产生和同步多个脉冲和触发的解决方案。9730大电流延迟发生器具有的能力使用新的时钟分频器功能为所有的通道提供不同的速率，可提供达到8个独立的数字控制的通道，对每个输出的脉冲宽度、延迟、速率和幅值控制。我们强大的电流发生器，9730系列为用户提供了产生高精度电流脉冲的能力。专为满足USCAR-28和AK-LV-16的测试要求而设计，先进的安全功能提供可靠又强大的性能。

产品特点：

· 100ns时序分辨率

· 通道:2或4输出通道

· 每通道6安培

· 标准方电流脉冲波形

· 锯齿形和复杂组合

· 集成精密电阻测量

· 简易编程界面

· 安全:TTL同步输出到安全联锁

· 内存:12个存储槽位

· 通讯接口:USB，以太网，RS232

· 符合USCAR-28和AK-LV-16的所有要求

· 可选:以太网

9730大电流延迟发生器欢迎您咨询北京中瑞先创，联系方式：400-001-3352
