KZB-3空压机超温保护装置的工作及调试

打开主机电源，前面板温度显示窗口均应正常显示对应状态。

1. 显示及调试说明：

（1）将温度传感器分别正确的安装于对应的测温点位置，数显窗口将显示正确的温度值。

（2）当温度值指示窗口超过120°（出厂设定），测说明其对应的测温点超温，同事喇叭发出警报，温控仪面板上面“ALM”字样的红灯亮起，正常状态下是不亮的。

2. 复位功能：

 本保护装置在风暴超温保护的情况下，带故障消除后，空压机操作工确认故障解除却现场安全后才能再次开机，防止储气罐（风包）温度偏差引起空压机频繁启停。

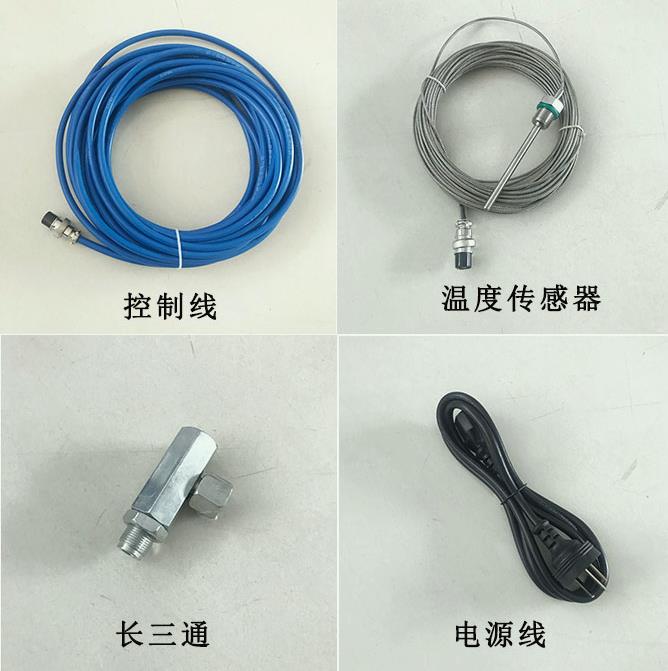

温度传感器的安装：

①将主机装置的放在机房合适的位置

②将温度传感器与其所配套的三通链接在一起， 在将储气罐（风包）上面的压力表取下，安装在所配三通的压力表接口上，随后把整套的三通外螺纹端旋转连接在储气罐上面的元压力接口处（住：温度传感器的安装必须要配带O型垫圈，防止漏气，压力表的安装即整套三通与储气罐（风包）的连接必须用生胶带做好防漏气处理。）

产品参数：

1. 主机电输入电源：AC220V 0.3A

2. 环境温度：0°c~40°c；环境湿度≤85%

3. 主机外型尺寸：440*360*220

4. 继电器触点容量均为220V 10A

注意事项：

1. 接通电源前一定要反复检查各接连线，已确认接线无误

2. 本装置外壳必须可靠接地

3. 操作人员必须每日检查本装置的功能，如有异常现象应立即维修

4. 在全部接线完毕后整机调试时，应通知各有关部门注意安全

5. 输出继电器应接中间继电器转换控制空压机的开和停。

6. 产品的主机 质保一年（温度传感器除外）
