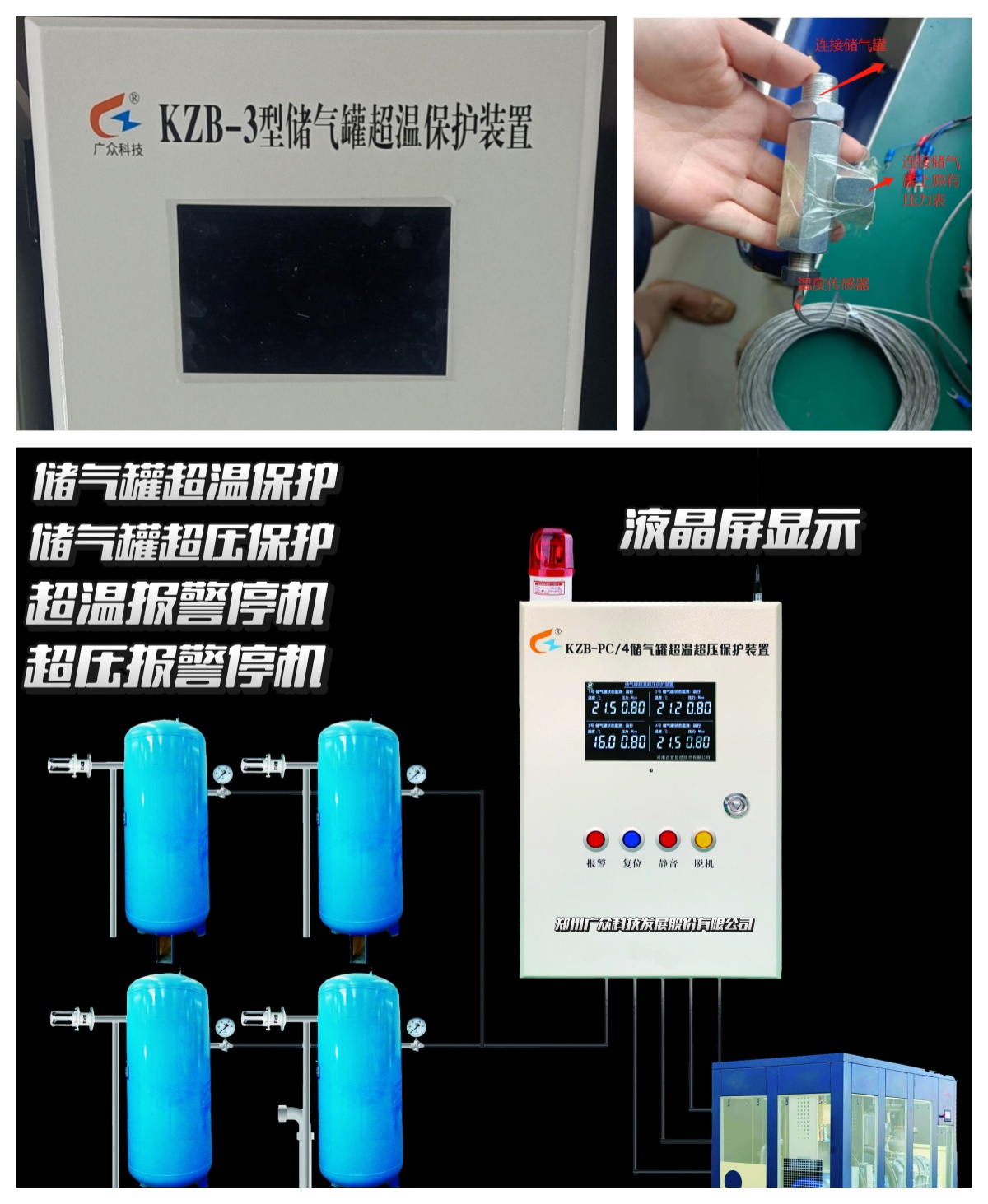

空压机风包超温保护工作及调试

该装置采用先进的传感探测技术、工控技术、微电脑控制技术综合研发而成，具有智能化程度高、监测面广泛、可靠性高、工艺先进、节能环保低功耗及维修维护超便捷等优良性能。

打开主机电源，前面板温度显示窗口均应正常显示对应状态。

1. 显示及调试说明：

（1）将温度传感器分别正确的安装于对应的测温点位置，数显窗口将显示正确的温度值。

（2）当温度值指示窗口超过120°（出厂设定），测说明其对应的测温点超温，同事喇叭发出警报，温控仪面板上面“ALM”字样的红灯亮起，正常状态下是不亮的。

2. 复位功能：

本保护装置在风暴超温保护的情况下，带故障消除后，空压机操作工确认故障解除却现场安全后才能再次开机，防止储气罐（风包）温度偏差引起空压机频繁启停。

注意事项：

1. 接通电源前一定要反复检查各接连线，已确认接线无误

2. 本装置外壳必须可靠接地

3. 操作人员必须每日检查本装置的功能，如有异常现象应立即维修

4. 在全部接线完毕后整机调试时，应通知各有关部门注意安全

5. 输出继电器应接中间继电器转换控制空压机的开和停。

6. 产品的主机 质保一年（温度传感器除外）

产品参数：

1. 主机电输入电源：AC220V 0.3A

2. 环境温度：0°c~40°c；环境湿度≤85%

3. 主机外型尺寸：440*360*220

4. 继电器触点容量均为220V 10A
