一．概述

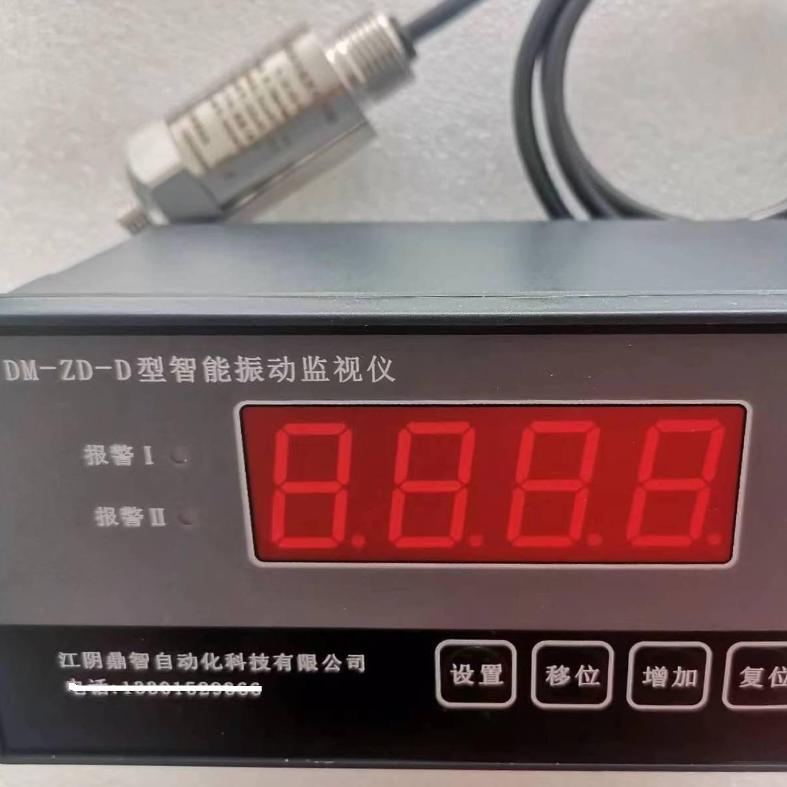

   离心机振动表DM-ZD-D单通道振动监控保护仪适用于只需要测量一个通道振动的小型旋转机械，如小型水泵、风机、离心机等。它与DC-CD系列磁电式振动速度传感器配合，来监测旋转机械轴承的振动位移峰峰值（P-P）或振动速度有效值(RMS)。

当测量值超时，能提供报警继电器开关量接点输出，保证机器安全可靠运行。内部集成的光电隔离的4～20mA电流输出，特别合适干扰严重的工业现场使用，方便与DCS、PLC系统连接。具有精度高、性能稳定、抗干扰能力强、可靠性高等优点。

二．离心机振动表DM-ZD-D单通道振动监控保护仪技术指标：

1．DM-ZD-D型智能振动监视仪：

（01）测量范围：0～50.0mm/s（RMS）或0～500um（P-P），可设置

（02）显示方式：4位0.8英寸LED数字显示

（03）分 辨 率：1(振动)或0.1(烈度)

（04）显示精度：≤±2%（满度值）

（05）频 响：10～100Hz(烈度) ，15～200Hz(振动)

（06）频响误差：40～60Hz，≤±2%；30～120Hz，≤±4%；12～200Hz，≤±8%

（07）电流输出：4～20mA（隔离）,精度≤±1%，负载≤300Ω

（08）报警输出：报警Ⅰ、报警Ⅱ，继电器常开

（09）触点容量：3A/250VAC、28VDC

（10）电 源：100V～300VAC（DC），功耗≤5W

（11）外形尺寸：160×80×95mm（宽×高×深）

（12）开孔尺寸：152×76 (宽×高)
