一、产品介绍

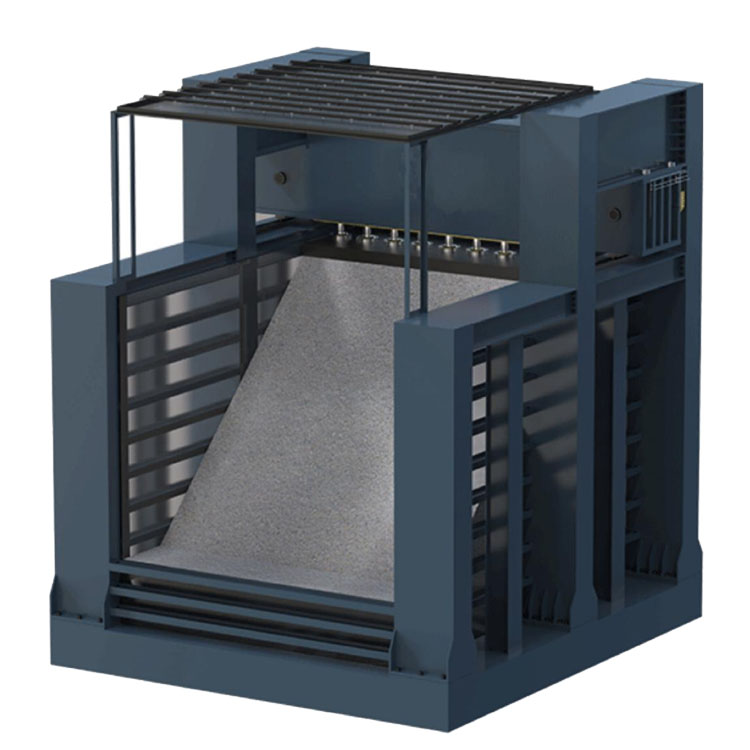

煤矿边坡相似材料模拟试验装置是专为露天煤矿边坡稳定性研究、井工开采扰动影响分析等场景设计的一体化试验系统。装置基于相似理论，通过精准复现煤矿边坡地质构造、岩体物理力学特性及采矿扰动环境，实现对边坡变形演化规律、失稳破坏机制的可视化监测与量化分析。设备具备大尺寸模型承载能力、多维度参数监测功能及灵活的加载适配性，可满足实验室煤矿边坡相似材料模拟的全流程试验需求，为边坡工程设计、灾害预警及采矿工艺优化提供科学数据支撑。

二、技术参数

1. 核心主体参数

模型架尺寸：长6m×宽1.8m×高3.5m（可定制扩展）

模型架刚度：弹性模量≥200GPa，单位长度变形量≤0.1mm/m

适配相似比：1:50-1:100（几何相似比），力学相似比1:100-1:1000

承载能力：模型总质量≤50t，均布荷载≤20kPa

2. 加载系统参数

加载方式：伺服控制分级加载，支持力控/位移控双模式

加载量程：0-200kN，加载精度±0.5%FS

加载速率：0.01-10kN/s（力控）、0.01-5mm/min（位移控）

加载点数：≥4个独立加载单元，支持分区同步/异步加载

3. 监测系统参数

应变监测：通道数≥32路，采样频率1-1000Hz可调，分辨率≥16位

位移监测：激光位移传感器量程0-500mm，精度±0.01mm；全站仪测角精度±2″，测距精度±(2mm+2ppm×D)

影像记录：高速摄像机分辨率1920×1080，帧率≥1000fps；工业相机采样间隔0.1-10s可调

环境控制：恒温恒湿箱温度范围10-30℃（控温精度±0.5℃），湿度范围40%-70%RH（控湿精度±5%RH）

4. 辅助设备参数

电子万能试验机：量程0-100kN，力值精度±0.5%FS，位移精度±0.01mm

剪切试验机：剪切量程0-50kN，法向压力0-20kN，剪切速率0.01-1mm/min

电子秤：量程0-50kg，精度0.1g；搅拌机容量≥50L，功率≥3kW
