概述：

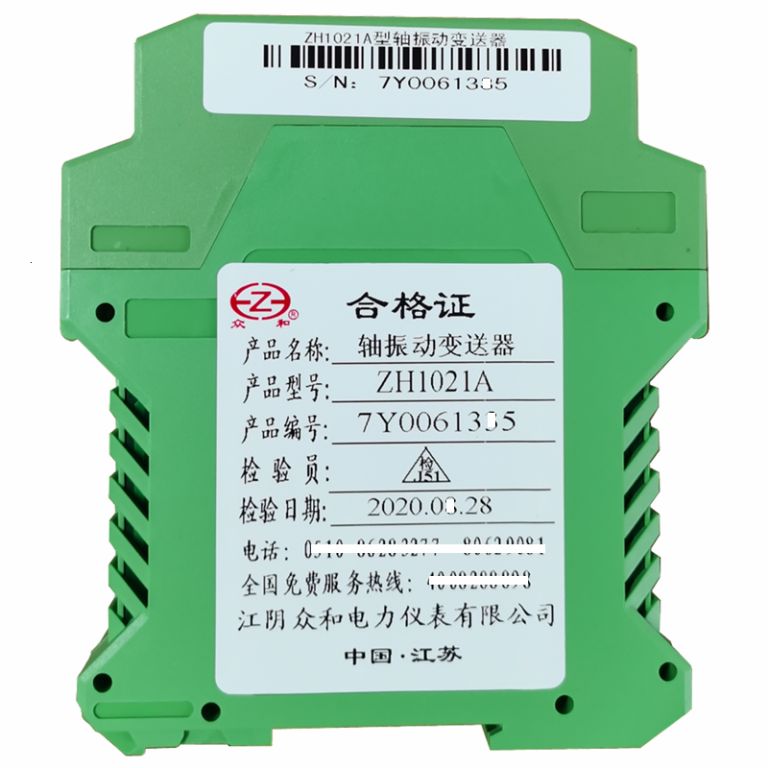

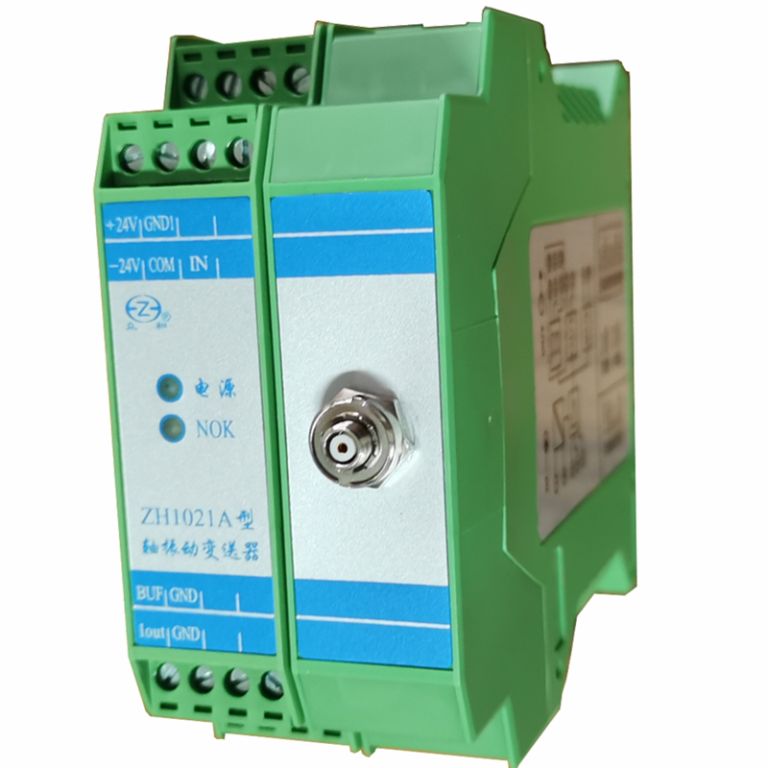

ZH1021A系列轴振动变送器配接电涡流传感器，主要是对旋转机械装置轴的径向振动峰峰值进行连续监视和测量。变送器分两种型式：

?  一体式：变送器内部集成电涡流传感器的前置器与信号处理单元，只要配置电涡流传感器φ8mm探头，延伸电缆就能形成系统。

?  分体式：需配接φ8mm电涡流传感器系统（包括前置器、延伸电缆、探头）。

技术参数：

输入信号：Ф8mm电涡流传感器

测量范围：0～500μm内任意量程；

电流输出：4～20 mA，精度：满量程的±1%，负载500Ω；

缓冲输出：传感器的原始信号输出，灵敏度8mV/μm

运行状态：NOK黄灯亮，探头或延长线有故障；红灯亮：报警指示

报警输出：满量程内任意设定，LED报警指示，继电器开关量常开、常闭接点输出；

节点容量：容量28VDC /2A， 250VAC/1A；

外形尺寸：100×113.5×22.5mm或100×113.5×45mm；

使用电源：+24VDC±10% ；

功    耗：＜5W 。

订货代号：

ZH1021A–A□□–B□□–C□□–D□□–E□□

选型举例：

ZH1021A-A01-B01-C01-D01-E01

ZH1021A-A02-B02-C02-D02-E01

变送器部分：

江阴众和电源变换器      ：BSQ001

江阴众和烈度变送器      ：BSQ011abcd-A02-B01-C01

江阴众和振动烈度变送器  ：BSQ015abcd-A02-B01-C01

江阴众和轴振动变送器    ：BSQ021abcde-A02-B01-C01

江阴众和轴向位移变送器  ：BSQ031abcde-A02-B02-C01-E01

江阴众和转速变送器      ：BSQ051abcd-A4000-B01-C01-E60

江阴众和行程变送器      ：BSQ073abcd-A02-B02-C01

江阴众和一体化振动变送器：YZHB-A5-B1-C1-D5-E1-F1-G1

江阴众和一体化振动变送器：SZ5115111-A5-B1-C1-D5-E1-F1-G1

江阴众和一体化振动变送器：YZHS

江阴众和一体化振动变送器：YZHV

江阴众和电子振动开关    ：YZHK

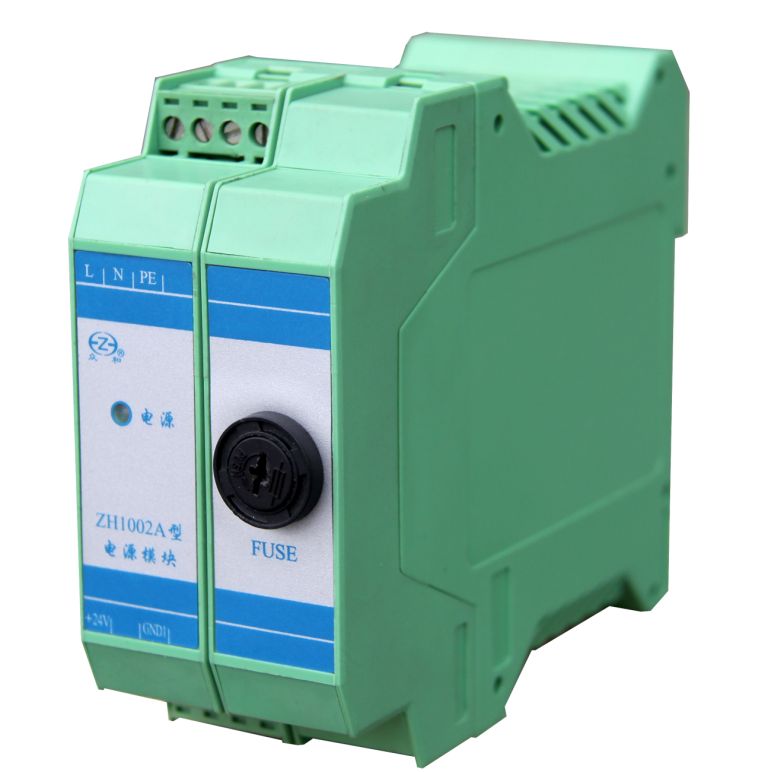

江阴众和电源变换器      ：ZH1002A-A01

江阴众和振动烈度变送器  ：ZH1011A-A01-B01-C01-D03-E01

江阴众和轴振动变送器    ：ZH1021A-A02-B01-C02-D01-E01

江阴众和轴向位移变送器  ：ZH1031A-A02-B01-C02-D02-E01-F01

江阴众和行程变送器      ：ZH1071D-A02-B03

江阴众和键相变送器      ：ZH1150A-A01-D01-E01

江阴众和转速变送器      ：ZH1251A-A60-B01-C4000-D01-E01
