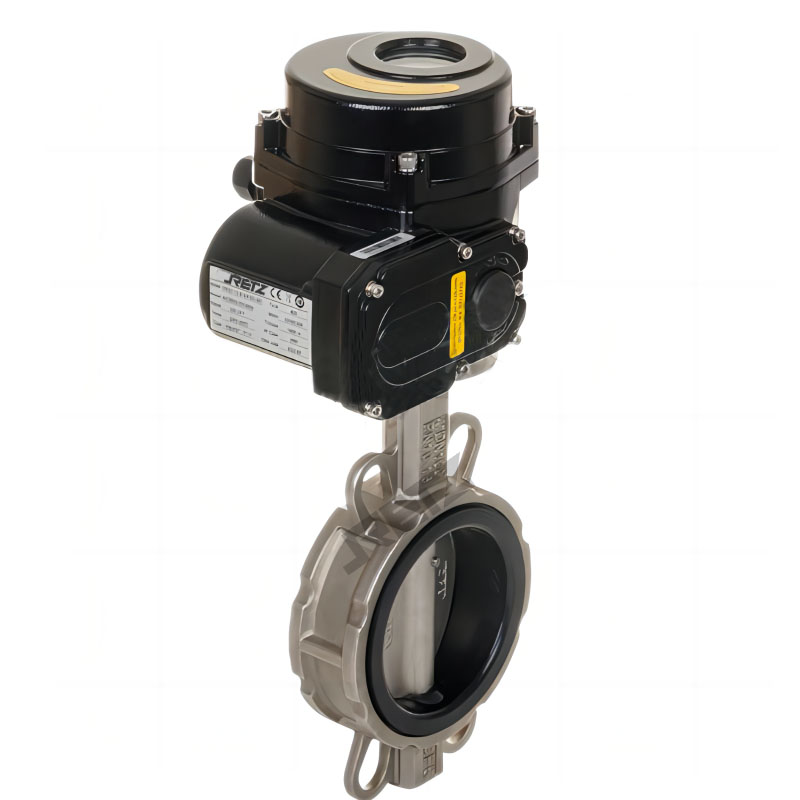

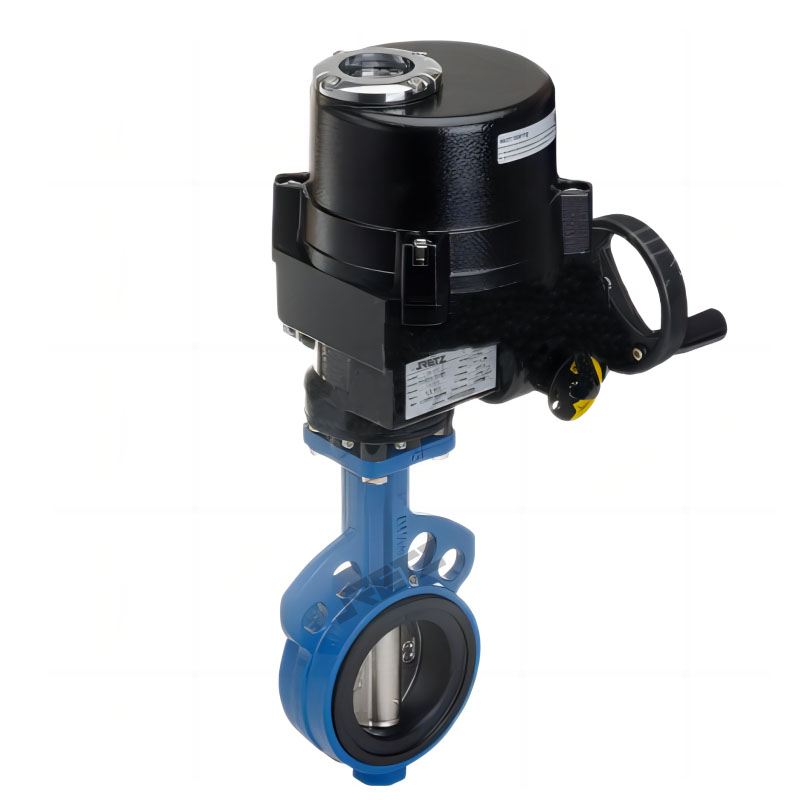

品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……进口电动脱硫蝶阀由回转型角行程电动执行器配套远程控制,输入控制信号(4-20mA, 0-10mA或1-5VDC)及单相电源即可控制运转retz The electric desulfurization butterfly valve is remotely controlled by a rotary angular travel electric actuator. The operation can be controlled by inputting a control signal (4-20mA, 0-10mA or 1-5VDC) and a single-phase power supply

进口电动脱硫蝶阀工作原理--

蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

设计特色 Design features

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

3、流量特性趋直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

6、密封件可更换，且密封可靠达到双向密封。 

7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

8、该阀可设计成法兰连接和对夹连接

进口电动脱硫蝶阀技术参数及性能 Main technical parameters and performance

公称通径DN(mm)       50～1200

公称压力       PN1.0、1.6MPa

阀体材料       铸铁、铸钢、不锈钢

温度       ≤80℃、≤100℃

连接形式       法兰式、对夹式

密封形式       中线软密封蝶阀

流量特性       近似快开型

动作范围       0～90°

泄露量       按GB/T4213-92，为Kv值的10-4

基本误差       ±2.5%

回差       ±2.5%

死区       1% (可调)

可调范围       50:1

配置执行机构       配角行程电动执行机构

控制方式       开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

RETZ流体控制, 完全满足工控系统的截断、安全、疏水、止回、减压、过滤、水力控制、自动化控制

脱硫蝶阀有对夹式和法兰式,适用火力发电厂湿法烟气脱硫装置,必须满足抗硫、耐腐蚀，耐磨损，高流速的要求,密封座材料采用耐磨橡胶和特殊的模压工艺包容整个与介质接触的部位。
