品牌：阿尔泰科技

产品概述：

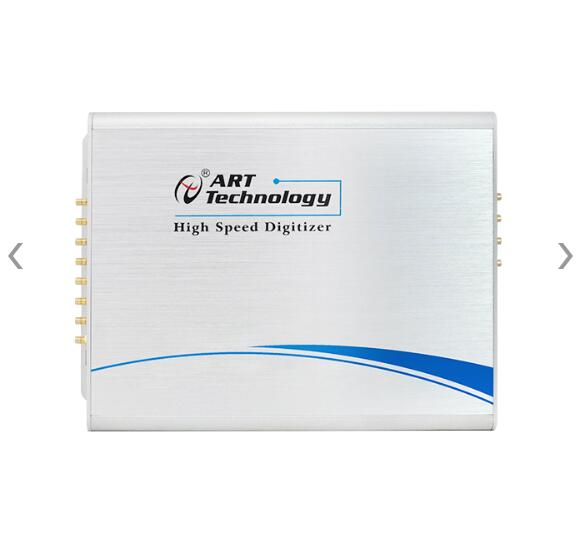

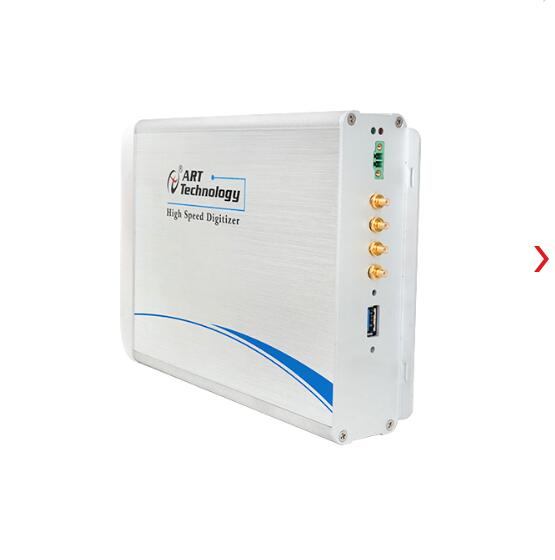

     USB8504/8514是USB总线的高速数字化仪。该板卡与LabVIEW无缝连接，提供图形化API函数。是一种基于USB总线的同步采集卡。该板卡提供4路单端模拟量输入，14位（USB8504）、14位（USB8514）ADC采样精度，转换速率高达80MS/s。

     主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。

AD模拟量输入

ADC分辨率

14位（Bit）

输入通道

4路单端

输入量程

±5V、±1V

采样率

高达40MS/s（USB8504）/80MS/s（USB8514）

采样方式

同步采样

校准方式

软件自动校准

耦合方式

直流耦合、交流耦合

触发源

软件触发、ATR触发、DTR触发、Trigger

信号触发（用于多卡同步）

ATR输入源

从AI0~AI3的任一通道输入

触发源输入范围

ATR输入范围

同AD量程

DTR输入范围

标准TTL电平

输入阻抗

1MΩ（50Ω可定制）

带宽

20MHz（USB8504）/40MHz（USB8514）

时钟源

板载时钟、主卡同步10M时钟、外部参考10M时钟、

外时钟

外时钟输入范围

USB8504：10MHz~40MHz，幅值为2Vpp~5Vpp

USB8514：10MHz~80MHz，幅值为2Vpp~5Vpp
