一、名称、型号

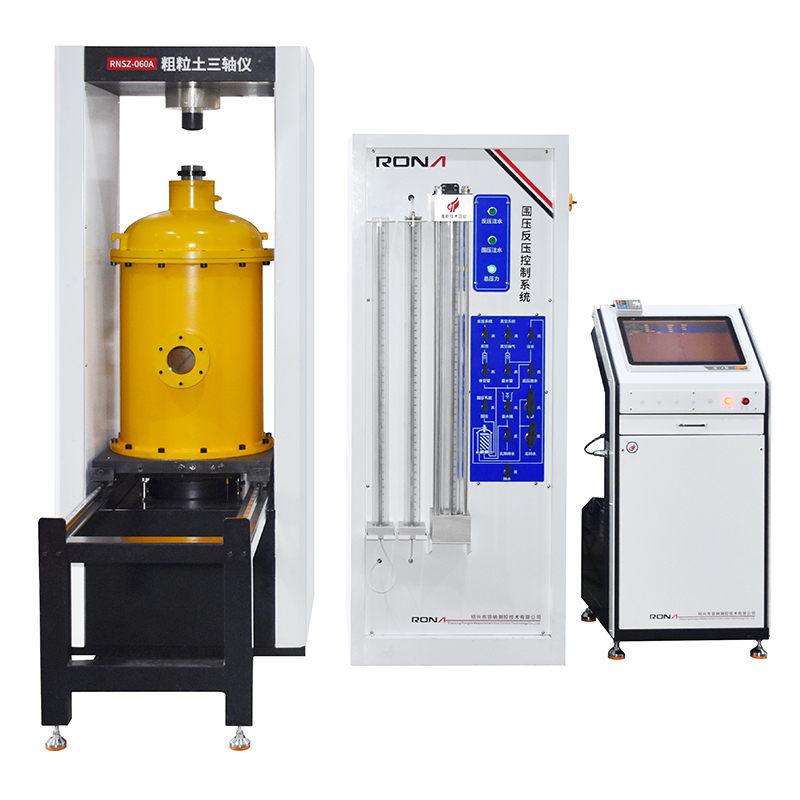

名称：粗粒土三轴仪

型号：RNSZ-060A

二、执行标准

GB/T 50123-2019《土工试验方法标准》

三、功能总述

本产品用于试验分析粗粒土在三向不等应力条件下的应力应变关系、变形与强度特性：并研究偏应力、体变、内摩擦角随中主应力 S2 系数的编号规律的一种新型实验设备。

由于常规三轴只考虑了 S1 和 S3 两个方向的应力，没有考虑中主应力的影响，故不能真 实反映土体受力特征。要获得粗粒土在工程中的实际应力状态，只有通过真三轴试验机才能对粗粒土土样施加三向不等应力，才能真实准确地反映出土地的实际受力特征。

四、技术参数

试验尺寸：Φ300×600mm

载荷架形式：四立柱

最大轴向荷载：1000KN

最大轴向行程：250mm

轴向变形速率：0.2～30mm/min

轴向油缸直径：Φ250mm

周围压力：3.0MPa（水稳定施加）

孔隙压力：-0.1MPa～3.0MPa

反压力：0～3MPa

稳压误差：±1%FS

位移传感器量程：0～150mm（分辨率：0.01mm）

压力传感器量程：0～1000KN（分辨率：0.1KN）

体变管容积：2000ml（体变分辨率：10ml）

伺服泵控：（使用伺服电机控制油泵转速：节能静音）

液压系统使用油液：冬季N32号，夏季用N56号抗磨液压油

使用电源：AC 220V 50HZ （总功率：≤2KW）

主机尺寸：880×1560×2120mm

主机控制柜尺寸：860×570×1250mm

围压反压控制柜尺寸：750×700×1850mm

主机总重量：约2.5T
