品牌：阿尔泰科技
型号：PXIe8504/8514
产品概述：

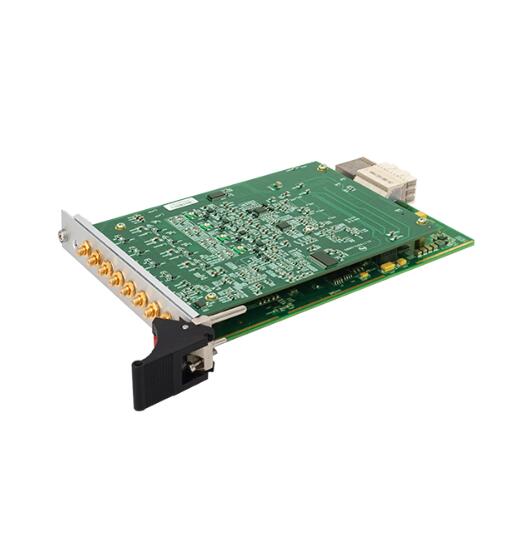

PXIe8504/8514数据采集卡，高速示波器卡。该板卡与LabVIEW无缝连接，提供图形化API函数。是一种基于PXIe总线的数字化仪。该板卡提供4路单端模拟量输入，14位ADC采样精度，转换速率高达40MS/s（PXIe8504）/80MS/s（PXIe8514）。
PXIe8504/8514数据采集卡主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。
指标参数：
AD模拟量输入
ADC分辨率
14位（Bit）
输入通道
4路单端
输入量程
±5V、±1V
采样率
高达40MS/s（PXIe8504）/80MS/s（PXIe8514）
采样方式
同步采样
校准方式
软件自动校准
耦合方式
直流耦合、交流耦合
触发源
软件触发、ATR触发、DTR触发、Trigger
信号触发（用于多卡同步）
ATR输入源
从AI0~AI3的任一通道输入
触发源输入范围
ATR输入范围
同AD量程
DTR输入范围
标准TTL电平
输入阻抗
1MΩ（50Ω可定制）
带宽
20MHz（PXIe8504）/40MHz（PXIe8514）
时钟源
板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟
外时钟输入范围
PXIe8504：10MHz~40MHz，幅值为2Vpp~5Vpp
PXIe8514：10MHz~80MHz，幅值为2Vpp~5Vpp
数据存储
可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘
存储器深度
板载2GB 内存
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
