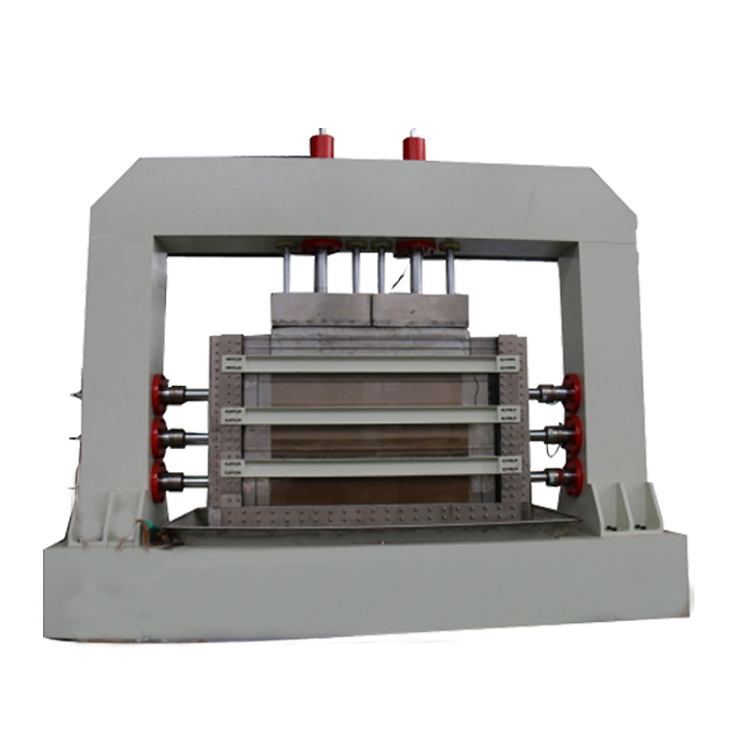

煤层采动底板突水演变过程可视化试验平台是用来模拟手采动影响煤层底板突水试验系统的模拟试验装置，包括外框架和设在外框架内的试验台、外框架包括下框、上框、左框和右框，左框和右框的中部均设有一个横向顶压机构，试验台包括左立板、底座、右立板和两块高强度透明板、左立板、底座、右立板和两块高强度透明板之间合围成顶部敞口的试验腔，底座底部，右立板下端均设有沿导向槽移动的支撑滚轮。
设备参数：
法向载荷：150kN
水平向试验力：300kN
力值分辨力：0.005kN
柔性加载载荷：1.2MPa
增压器容量：200L
突水加载压力：2.5MPa
位移有效行程：260mm
流量监测精度：10L/h
测量范围：0.3%-100%
试验力测量精度：±0.5%
位移有效行程：200mm
流量设计：1-50L/min
测量范围：0.3%-100%
增压器增加压力：5Mpa
柔性加载装置变形：200mm
试样尺寸：1200*400*800mm
整体可视化设计：透光板30mm
水压、流量实时监测系统：0.05MPa
以上参数均可根据客户的需求定制
设备优点：
该设备将试样放置在试验台内，施加纵向应力与横向应力，然后开挖煤层收集相关数据，模拟高水压与底板岩性变化，底板突水全过程，从而获得底板突水的相关数据，应用于生产作业中，提高了采煤作业的安全性，本发明操作简单，密封性好，自动化程度高，试验结果精准更接近实际。
