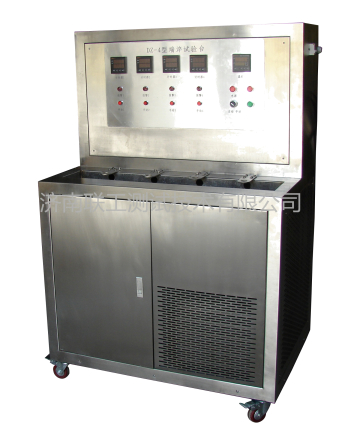

DZ-4型端淬试验台主要用于实验室的材料端面淬火试验。该试验台造型美观大方，整个机架全部采用不锈钢板弯折成型并焊接而成，水箱部分独立焊接成型并放置于机架中，冷却水由低水位水箱到高水位水箱的自动循环采用超低音屏蔽循环泵完成，水的利用率高，无浪费。
主要技术指标
1、工作数：4工位；
2、水嘴喷口直径：φ12.5mm；
3、水柱高度：65±5mm；
4、水嘴至试样端面距离12.5mm；
5、试样尺寸：φ25×100；
6、供水方式：水泵供水，自动循环；
7、4个工位可分别独立操作；
8、外形尺寸：约1000mm×550mm×1500mm（长×宽×高）；
9、整机采用不锈钢板折制成型，美观大方。
10、采用超低音泵，噪音小，易维修。
11、喷水启动功能控制采用高灵敏度光电传感器自动控制和手动控制两种方法。
12、时间控制采用高精度数显时间计时器，1S~99M59S任意可设，达到定时后有报警输出功能。
13、下水口配有滤网，防止氧化皮进入水箱内。
14、配有支脚，可调整设备水平。
15、有温度显示，有循环水控温装置。
16、设有液位计，当下箱内液位过低时可保护循环泵不可开启，加热不可开启。
17、设有漏电保护器、过流保护。
