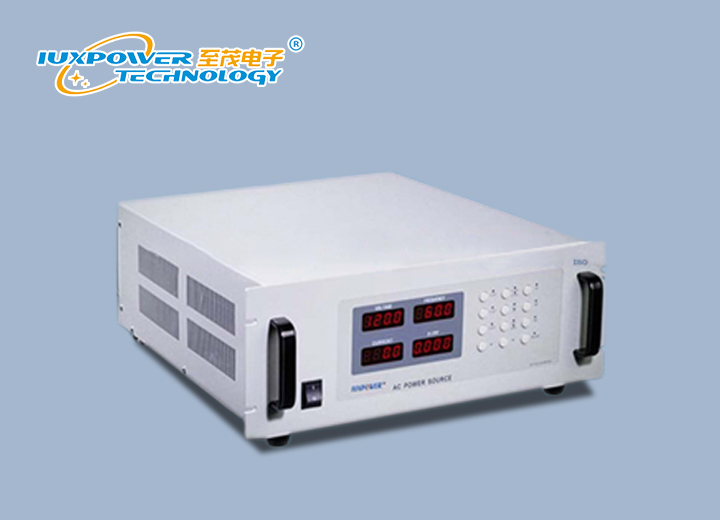

交流电源可编程线性自动化测试系统
产品特点：
◆ 采用晶体管线性放大电路结构，输出纯净、稳定的正弦波，经特殊处理，含谐波成分小，不产生干扰、精度高、噪声小
交流电源可编程线性自动化测试系统
产品应用：
◆ 自动化测试系统 ◆ OA产品测试
◆ 产品寿命及安全测试 ◆ 电磁兼容测试
交流电源可编程线性自动化测试系统
ALC1000L可编程线流电源
型号 Capacity
ALC1000L
ALC1001L
ALC1002L
ALC1003L
ALC1004L
ALC1005L
容量 Capacity
0.5K
1K
2K
3K
4K
5K
制作方式Working
线性放大
输入INPUT
相数Phase
1φ2W
电压Voltage
220V±10%
频率Frequency
47Hz ~ 63Hz
输出
OUTPUT
相数Phase
1φ2W
电压Voltage
低档 0-150VAC/高档 0-300VAC
频率 Frequency
45HZ-63HZ 连续调节 （40-500选配）0.1HZ
最大
电流
L＝120V
4.2A
8.4A
16.8A
25A
33.6A
42A
H＝240V
2.1A
4.2A
8.4A
12.5A
16.8A
21A
显示 LED Display
电压 , 电流 , 频率 , 功率 , 功率因数 PF
电源调整率 Linear Regulation
0.1%
负载调整率 Load Regulation
0.3 %
总波形失真Harmonic T.H.D
3%(纯阻性负载)
频率稳定度
Frequency Regulation
0.01%
电压解析度
Voltlage Resolution
0.1V
频率解析度
Frequency Resolution
≤100 Hz0.01 Hz；＞100 Hz0.01 Hz
电流解析度
Current Resolution
0.001A/0.01A
Accuracy
电压Voltage
0.5%FS+5dgt
电流 Current
0.5%FS+5dgt
功率Wattage
0.5%FS+5dgt
频率Frequency
0.01%FS+5dgt
设定精确度
Setting
Accuracy
电压Voltage
1%FS
频率Frequency
0.1%FS
保护Protection
过流 ，过温 , 过载 ， 短路
运行环境Environment
温度：0-45℃ 相对湿度0-90％RH （非凝结状态）海拔1500m
绝缘电抗Insulation reactance
55Vdc 20MΩ以上
耐压绝缘 Withstand
voltage insulation
1800vac/5mA/1分钟
冷却方式Cooling
强迫风冷
存储组数Memory
M1, M2, M3 (V_F_A)
定制功能Customized Features
电压电流外形可定制
通讯接口Interface
RS232C
限流设定 I-LIM Set
O-Max Current
体积Size
Inquiry factory
重量(Kg)
15kg~900kg
◆ 测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试
◆ 提供嵌入式智能化PC机监控系统
◆ 全范围可调输出电压0-150V，0-300V，（0-600 V选购）步距0.1V
◆ 输出频率45-120Hz（40-500 Hz选购），步距0.1 Hz
◆ 输出电流限定功能
◆ 具有6组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用
◆ 具有RS232C通讯接口，IEEE488.2(GPIB)可选，指令执行时间小于1ms
◆ 保护模式：过压，过流，过载，短路，限流等
◆ 提供均方根电压，均方根电流，有功功率，频率，功率因素等读值
◆ 对100%除载加载，稳压反应时间在2ms以内，超载能力强，瞬间电流能承受额定电流的3倍
测量精度
◆ 本产品不断更新，规格如有更新恕不另行通知 特殊规格请来电咨询公司，公司接受用户特殊定制
