直流电子负载高达20KHz动态测试性能
产品简介：

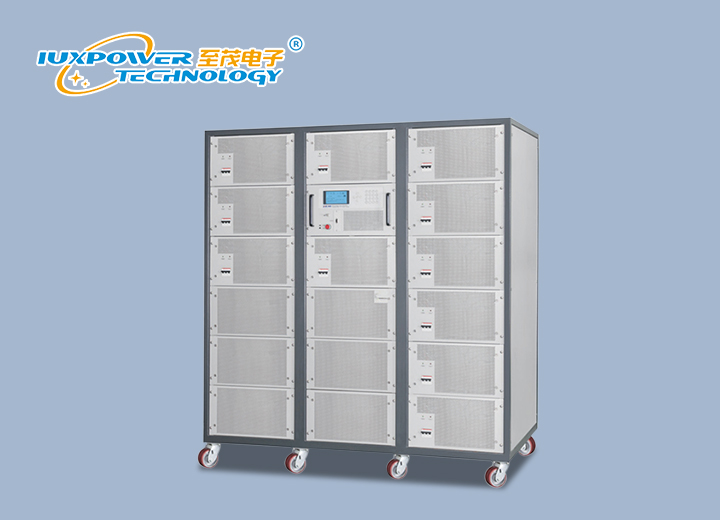

CIRK5000系列大功率可编程直流电子负载是一款高可靠性、高精度、高性价比的全功能直流电子负载产品。
直流电子负载高达20KHz动态测试性能
产品特点：
◆ 功率范围覆盖1-500KW，满足各行业需求。
直流电子负载高达20KHz动态测试性能
产品特征：
负载设计有全方位的MOS保护，MOS周围均设计有保险，无论MOS如何损坏，皆不会导致正极与负极或者正极与控制电路的短路。部分MOS损坏并不会加速其他MOS的损坏，可持续使用。
分布式设计，可直接更换或增加功率层，维修简单方便，易于功率扩展。
典型应用领域:
◆ 绿色能源，包括电能储备
CRIK5000直流电子负载
型号
CRIK5003-120-300
CRIK5003-600-90
CRIK5003-1000-30
CRIK5012-120-1200
电压
120V
600V
1,000V
120V
电流
300A
90A
30A
1200A
功率
3,000W
3,000W
3,000W
12,000W
最小可操作电压
2V/300A
4.5V/90A
5V/30A
2V/1200A
恒电流模式
量程
0-30A
0-300A
0-9A
0-90A
0-3A
0-30A
0-120A
0-1200A
分辨率
0.5mA
5mA
0.15mA
1.5mA
0.05mA
0.5mA
2mA
20mA
精度
小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒电压模式
量程
0-12V
0-120V
0-60V
0-600V
0-100V
0-1000V
0-12V
0-120V
分辨率
0.2mV
2mV
1mV
10mV
1.67mV
16.7mV
0.2mV
2mV
精度
0.05%+0.1%F.S.
恒功率模式
量程
0‐3,000W
0‐3,000W
0‐3,000W
0‐12,000W
分辨率
50mW
50mW
50mW
200mW
精度
0.5%+1%F.S.
恒电阻模式
量程
0.007～74Ω
0.15～1200Ω
0.12～1240Ω
2.5～20000Ω
0.62～6200Ω
12.4~100000Ω
0.0019～19Ω
0.037～300Ω
精度
0.35%+0.42S
0.35%+0.0026S
0.35%+0.0252S
0.35%+157u S
0.35%+0.005S
0.1%+31uS
0.35%+1.68S
0.35%+0.01S
分辨率
16 bits
斜率
电流斜率量程
5-300A/ms
300-15000A/ms
1.5-90A/ms
90-4500A/ms
0.5-30A/ms
30-1500A/ms
20-1200A/ms
1200-60000A/ms
电压斜率量程
1.0-50V/ms
50-500V/ms
5.0-250V/ms
250-2500V/ms
8-400V/ms
400-4000V/ms
1.0-50V/ms
50-500V/ms
功率斜率量程
5-300A/ms
300-15000A/ms
1.5-90A/ms
90-4500A/ms
0.5-30A/ms
30-1500A/ms
20-1200A/ms
1200-60000A/ms
电阻斜率量程
5-300A/ms
300-15000A/ms
1.5-90A/ms
90-4500A/ms
0.5-30A/ms
30-1500A/ms
20-1200A/ms
1200-60000A/ms
CIRK5000全系列负载在可靠性、可维护性、可扩展性、安全性等方面全面领先同类产品并持续发展。
◆ 电压范围120V、600V、1000V三种规格，其它等级可定做。
◆ 保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机。
◆ 多台负载级联，可随时简单扩展功率。
◆ 分布式设计，功率扩展、维修极为方便。
◆ 高功率密度，节省宝贵空间。
◆ 恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式。
◆ 带载、卸载电压可编程，测试测量减少意外。
◆ 纯硬件恒电阻、恒功率设计，稳定可靠。
◆ 模拟短路功能。
◆ 强大的充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试。
◆ 内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资。
◆ 方便实用的OCP测试。
◆ 高达20KHz动态测试性能，上升下降斜率可分别设置。
◆ 大尺寸彩色液晶屏，信息显示更全面。
◆ 智能风扇控制，低噪音，更环保。
◆ 强大的自动测试功能，复杂测试任务一键搞定。
◆ 模拟编程接口、电流监控接口、远近程触发功能，可实现复杂的功能控制和监测。
◆ 多种通讯控制接口，LAN、RS232、CAN、GPIB（选配）。
◆ 3U标准19寸模块，方便机架应用。
◆ 的高可靠性，平均无故障时间行业内领先。
设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。
采用全屏蔽技术，无论是内外连线还是PCB走线，均采用了屏蔽技术，层与层之间采用数字通信，有效的提高了负载的抗干扰能力。
◆ 充电桩、动力电池、燃料电池
◆ 电动工具、BMS保护板
◆ 通信电源、电力电源、机车电源
◆ 超级电容（模组、保护板）
◆ 发电机、电动机
◆ 太阳能及相关组件
◆ 电流器件（继电器、保险丝、电连接器、传感器等）
◆ 航空航天
◆ 电源测试
◆ 电动汽车、混合动力汽车
◆ 电力电子行业
◆ 特殊规格可根据客户要求定制（功率、步进、尺寸、显示、定制机型周期稍长）
