桥梁是道路的重要组成部分,是为了跨越天然和人工障碍而修建的建筑物，桥墩作为桥梁的关键支撑点，在桥梁附近爆破作业时，应重点监测桥墩的质点振动速度，只有将桥墩的质点振动速度控制在合理范围内，才能保证桥梁的安全。

采用仪器设备对爆破引起的质点振动速度进行测试和监控，评判是否对桥梁产生有害影响，根据质点振动速度大小调整爆破施工参数，是解决这一问题的主要措施。

测点布设

(1)    监测项目：质点振动速度、主振频率

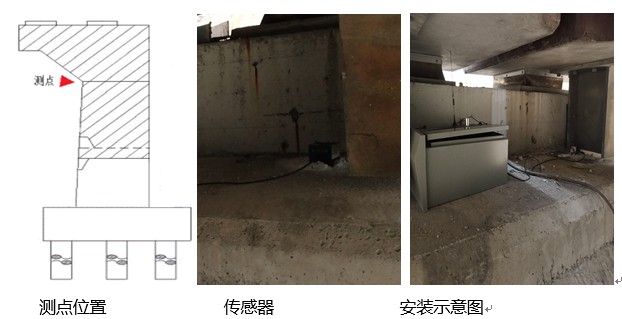

(2)    测点布设：钢结构桥、圬工桥、混凝土及预应力混凝土桥的爆破振动安全允许值应以无列车通过时桥墩顶部的质点振动速度最大值为基准。因此测点应布设在桥墩顶部的承台上。

(3)    仪器安装：安装前，应对监测点及传感器进行统一编号，在桥墩顶部安装时，应将测点放置处清理干净，用石膏粉将传感器安装在测点处，传感器与被测目标的表面形成刚性连接，做到牢固、轻巧，传感器X(水平径向)指向爆心并水平放置。仪器防护箱通过膨胀螺栓固定，相应的信号线牵引至仪器防护箱，防护箱一般固定在墩身处，按照《混凝土结构后锚固技术规程》要求进行安装，抗拔力满足100kg要求；安装好后将传感器与主机连接起来，调试仪器参数即可，设备最终放入仪器防护箱内；将现场清理干净，多余的耗材应带离现场。

(4)    测点数量：对于桥墩的爆破振动监测，原则上，在影响区域内每个桥墩的顶部都应布置1个振动监测点，每次爆破时都应监测质点振动速度和主振频率。

监测流程

1.      仪器工作：当振动信号传来时，仪器会自动记录和存储振动信号，并将采集到的整个动态波形实时上传至数据中心；在起爆几秒后，用户便可通过客户端对已上传的数据进行预览和下载。

案例

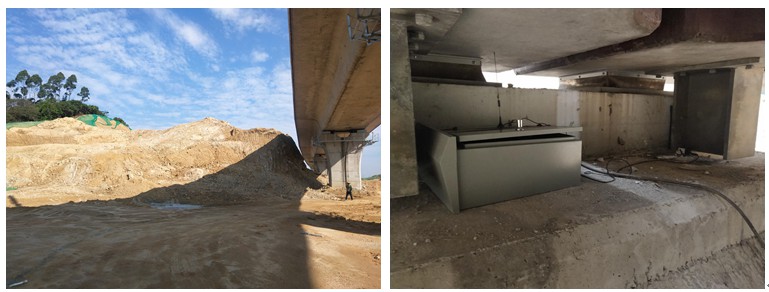

某地爆破施工对桥梁的影响监测
