脉冲高电流源1000A大电流  大电流源  1000A电流源

当前位置: 首页> 仪器仪表> 电子测量仪器> 半导体器件测试仪器
来源:[武汉普赛斯仪表有限公司]
联系人:陶女士
手机:18140663476
电话:027-87993690
传真:027-87993690
QQ:1993323884
Email:sales1@whprecise.com
地址:湖北省武汉市武汉市东湖新技术开发区光谷大道308号光谷动力节能环保产业园10栋5楼
品牌:普赛斯仪表
价格:1000.00 元/
供应地:湖北省武汉市

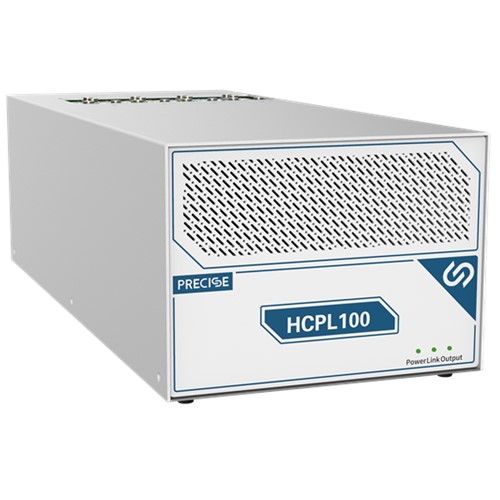

产品型号:HCPL100型

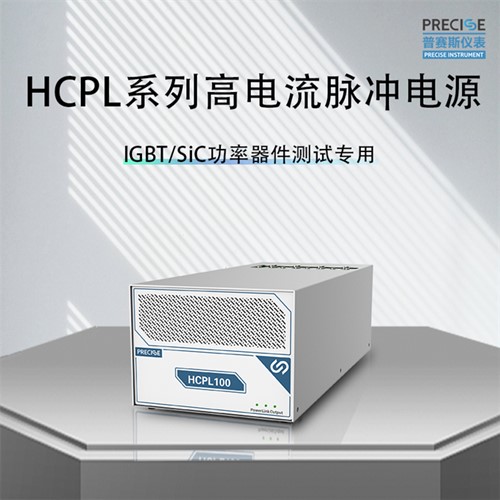

脉冲高电流源1000A大电流为脉冲恒流源,具有输出电流大(1000A)、脉冲边沿陡(15uS)、支持两路脉冲电压测量(峰值采样)、支持输出极性切换等特点。

设备可广泛应用于肖特基二极管、整流桥堆IGBT器件IGBT半桥模块IPM模块等需要高电流的测试场合,使用该设备可以独立完成电流-导通电压扫描测试


器件

测试项

肖特基二极管,整流桥堆

瞬时前向电压

IGBT器件

IGBT导通压降、键合线阻抗

IGBT模块,IPM模块

IGBT导通压降、二极管瞬时前向电压、键合线阻抗



技术指标

项目

参数

电流脉宽

50μs~500μs

脉冲电流上升沿时间

典型时间15μs

输出脉冲电流

5A~1000A量程,精度0.1%FS±1A

输出负载电压要求

<12V@1000A

DUT电压测量

2独立通道

远端测量,峰值电压测量(取样点可配置)

0~0.3V量程,精度0.1%±0.3mV

0~3V量程,精度0.1%±3mV

0~18V量程,精度0.1%±8mV

电流脉冲输出间隔时间

1秒

电流脉冲峰值功率

<12kW

多设备并联

支持多设备并联输出超大电流,如3000A

输出极性反转

支持

触发信号

支持trig in及trig out

通讯接口

RS232LAN

输入电压

90~264VAC、50/60Hz

输入功率

<750W

尺寸

516 x宽220 x高160mm


用领域

肖特基二极管

整流桥堆

IGBT器件

IGBT半桥模块

IPM模块


HCPL100脉冲高电流源1000A大电流特点和优势:

50~500us的脉冲宽度连续可调;

15us的超快上升沿;

同步测量电压;

单台最大可达1000A输出;

可极性反转;

0.1%测试精度;

电话咨询获取底价
