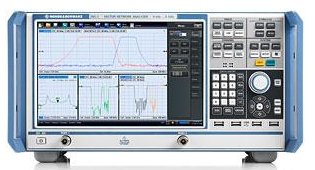

ZVRE 4G网络分析仪|罗德与施瓦茨 9KHz至4GHz

品牌：德国R/S
型号：R/S ZVRE/21,22,23,24
频率范围：9KHz-4GHz
动态范围：-130dBm
高测量速率（在快速模式下 ﹤125 MS/点）
低固有噪声（-130dBm）
宽动态范围（﹥130dBm）
快速IEC/IEEE接口（﹤10ms）
高频率分辩率（10 μHz）
很短的校准时间（﹤20 s）
彩色LCD（26cm）

ZVR，ZVC（双向，4通道）
测试仪
网络分析仪可以提供不同的测试设置选项，以便优化配置的测试装置是可适应的应用。
为4 GHz的分析仪“积极”或“被动”测试集，可为50 欧或75 欧的特征阻抗。一个50欧的被动测试装置为标准配备。随着活动的测试套中，DUT可偏置直接通过测试端口内导体。 8 GHz型号ZVCE和ZVC总是配有50瓦有源测试集。根据型号不同，测试集包括一个或两个功分器，电子开关和一个或两个驻波比桥或定向耦合器。额外的步进衰减器（0分贝至70分贝，组件在下面的红色标记图）发电机可分为两个测量路径和通道插入接收器延长至+27 dBm的功率范围和较低的zui低输出功率 - 95 dBm的。当测试集与衰减器和外部测量安装选件（部件标记，在下面的图纸绿色），发电机和接收器可交替切换面板上的三个端口（输出A1，B1的输入，输入B2）的。这增加了输出功率，灵敏度和动态范围和测量下降到10赫兹可以执行4 GHz机型。此外，外部测试集上的灵活性，例如使用外部前置放大器，增强。参考通道端口（组件在图纸上的蓝色标记以下）允许饲料参考通道外A1的信号。此功能便于例如转换的频率相位测量装置。测试端口都配有女N连接。测试仪ZVRE和ZVCE
测试仪ZVR和ZVC
特点
出色的动态范围
> 130分贝（IF带宽10赫兹）
低固有噪声
<-130 dBm的（测量带宽3千赫）
广泛的普及使用的频率范围
10赫兹至4 GHz（ZVRE，ZVR）
20 kHz到8千兆赫（ZVCE，ZVC）
高测量速度
<125微秒/点（归）
<240微秒/点（完全校准）
快速数据传输通过IEC / IEEE总线
传送时间<15毫秒（200分）
定制，可升级家庭观念
模块化设计，利用期权
高扫描速率
>> 25扫/秒（200分）
手动校准技术
汤姆，TRM的，的TRL，技术需要评估中，TOM - X的，TOSM
自动校准AutoKal
兼容PC机，计算机辅助工程
内部使用WINOOWs NT操作系统的PC适合PC应用
