大电流数字源表300A脉冲源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，最大脉冲电流达100A，支持四象限工作，因此能广泛的应用于各种电气特性测试中。大电流源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。详询一八一四零六六三四七六；
大电流脉冲源表应用
l ? 纳米材料的特性测试：石墨烯、纳米线
l ?有机材料特性测试：电子墨水、印刷电子技术
?分立半导体器件的特性测试：电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
?传感器的测试：电阻率、霍尔效应

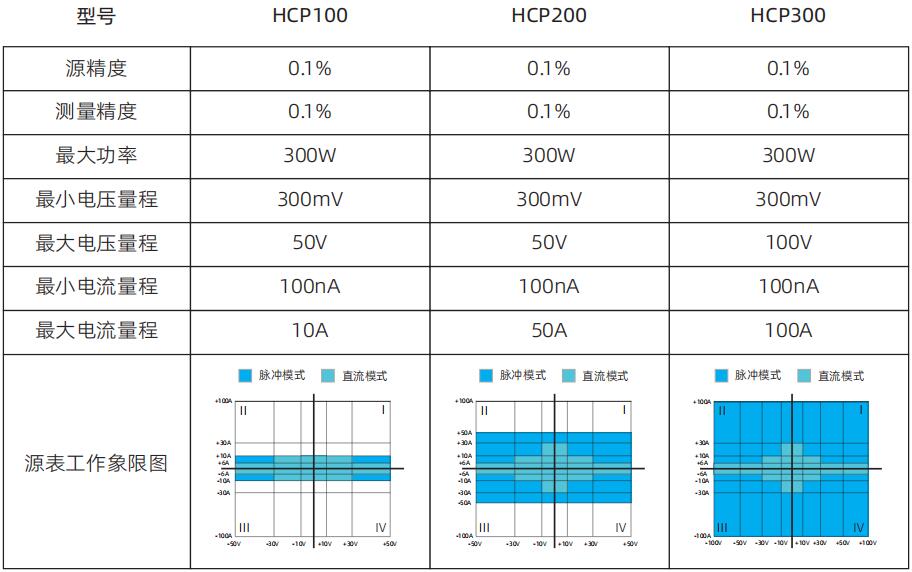

技术指标
电压精度
电压
源
测量
量程
分辨率
准确度±（%rdg.+volts）
分辨率
准确度±（%rdg.+volts）
300mV
30uV
0.1%±300uV
30uV
0.1%±300uV
1V
100uV
0.1%±1mV
100uV
0.1%±1mV
3V
300uV
0.1%±2mV
300uV
0.1%±2mV
10V
1mV
0.1%±3mV
1mV
0.1%±3mV
30V
3mV
0.1%±5mV
3mV
0.1%±5mV
50V
5mV
0.1%±10mV
5mV
0.1%±10mV
电流精度
电流
源
测量
量程
分辨率
准确度±（%rdg.+volts）
分辨率
准确度±（%rdg.+volts）
100nA
10pA
0.1%±0.1nA
10pA
0.1%±0.1nA
1uA
100pA
0.1%±1nA
100pA
0.1%±1nA
10uA
1nA
0.1%±5nA
1nA
0.1%±5nA
100uA
10nA
0.1%±50nA
10nA
0.1%±50nA
1mA
100nA
0.1%±300nA
100nA
0.1%±300nA
10mA
1uA
0.1%±5uA
1uA
0.1%±5uA
100mA
10uA
0.1%±20uA
10uA
0.1%±20uA
1A
100uA
0.1%±2mA
100uA
0.1%±2mA
6A
600uA
0.1%±5mA
600uA
0.1%±5mA
10A
1mA
0.1%±10mA
1mA
0.1%±10mA
30A
3mA
0.1%±20mA
3mA
0.1%±20mA
50A
5mA
0.1%±50mA
5mA
0.1%±50mA
100A
10mA
0.1%±100mA
10mA
0.1%±100mA
直流Z大输出功率和源/阱限值：
电压
电流
300 W，Z大
300W，Z大
±10 V @ ±30.0 A
± 6.0A @ ± 50 V
±30 V @ ±10.0A
±10.0A @ ± 30V
±50V @ ±6.0A
± 30 A @ ± 10 V
四象限输出或吸入操作。
四象限输出或吸入操作
脉冲Z大输出功率（源/肼）：
Z大电流限制
Z大脉宽
Z大占空比
6A@50V
DC
100%
10A@30V
DC
100%
30A@10V
DC
100%
100A@50V
500uS
0.1%
50A@50V
3mS
1%
30A@50V
5ms
3%
10A@50V
20ms
10%
100A@30V
1mS
1%
50A@30V
5mS
3%
30A@30V
10ms
5%
最小可编程脉冲宽度80US,脉冲可编程分辨率1uS,脉冲编程精度±5uS
源限度
Z大直流功率300W，Z大脉冲功率5000W，四象源/阱模式
过量程
105%量程，源和测量
稳定负载电容
<22NF
宽带噪声（20MHz）
30mV RMS(典型值)，<100mV Vp-p (典型值)
FORCR HI和SENSE HI Z大压差
3V
FORCR LO和SENSE LO Z大压差
3V
输出特性
输出阻抗1KΩ,输出电压偏移<5mV
输出电缆特性
Z大阻抗15mΩ
Z大采样速率
250000S/s
IO接口及触发
输入/输出IO,Z大电压5V,支持外部触发，触发极性可配置
通信接口
RS-232,GPIB,以太网
输入电源
AC100-240V, 50/60Hz
工作温度
25±10℃
尺寸
机箱轮廓尺寸宽482x高88x深540mm 不包含脚垫
保质期
1年
l ?能量与效率特性测试：LED/AMOLED、太阳能电池、电池、DC-DC转换器
05
18
2023
大电流数字源表300A脉冲源表 大电流源表
来源:[武汉普赛斯仪表有限公司]
联系人：陶女士
手机：18140663476
电话：027-87993690
传真：027-87993690
QQ：1993323884
Email：sales1@whprecise.com
地址：湖北省武汉市武汉市东湖新技术开发区光谷大道308号光谷动力节能环保产业园10栋5楼
品牌：普赛斯仪表
价格：1000.00
元/台
供应地：湖北省武汉市
产品型号：HCP300
