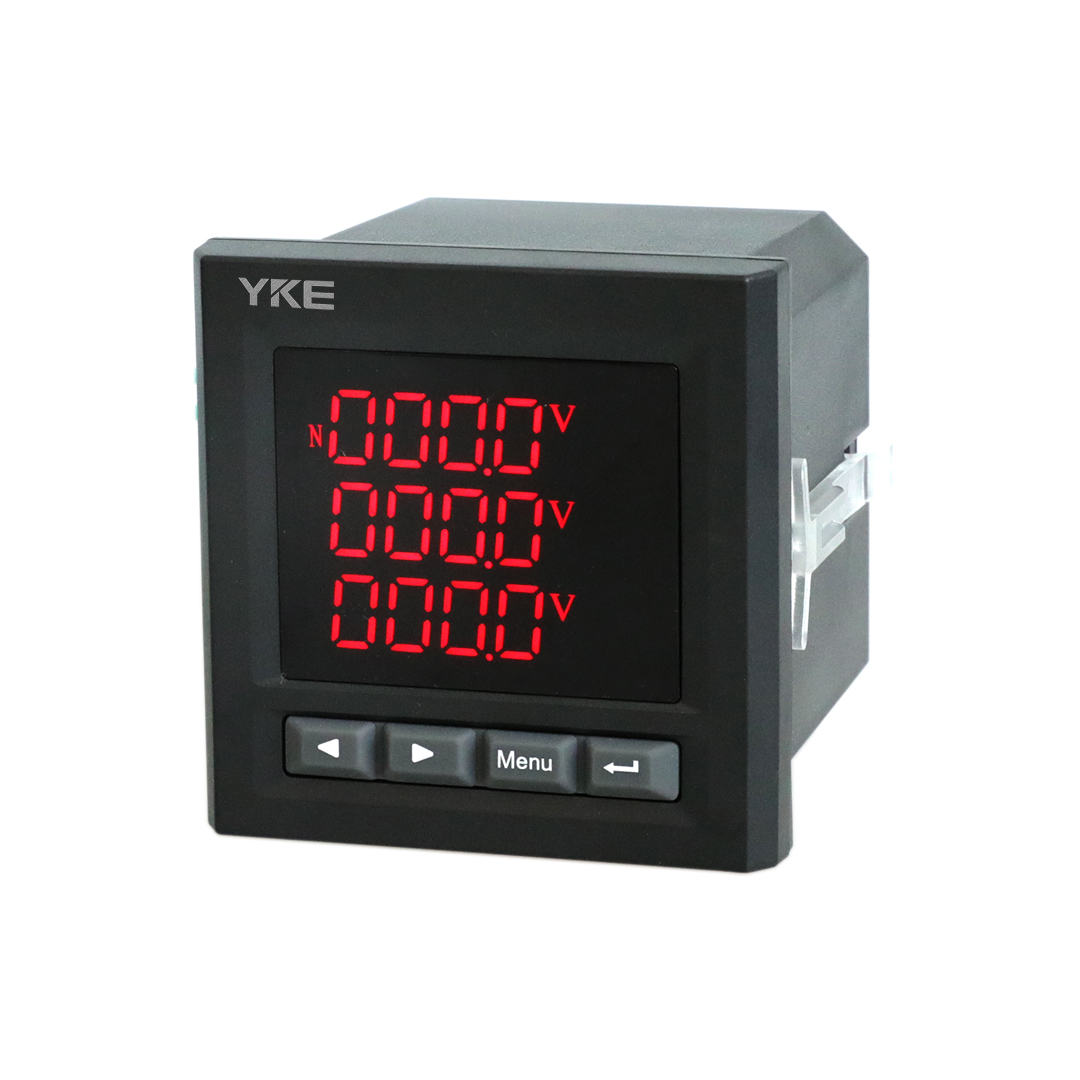

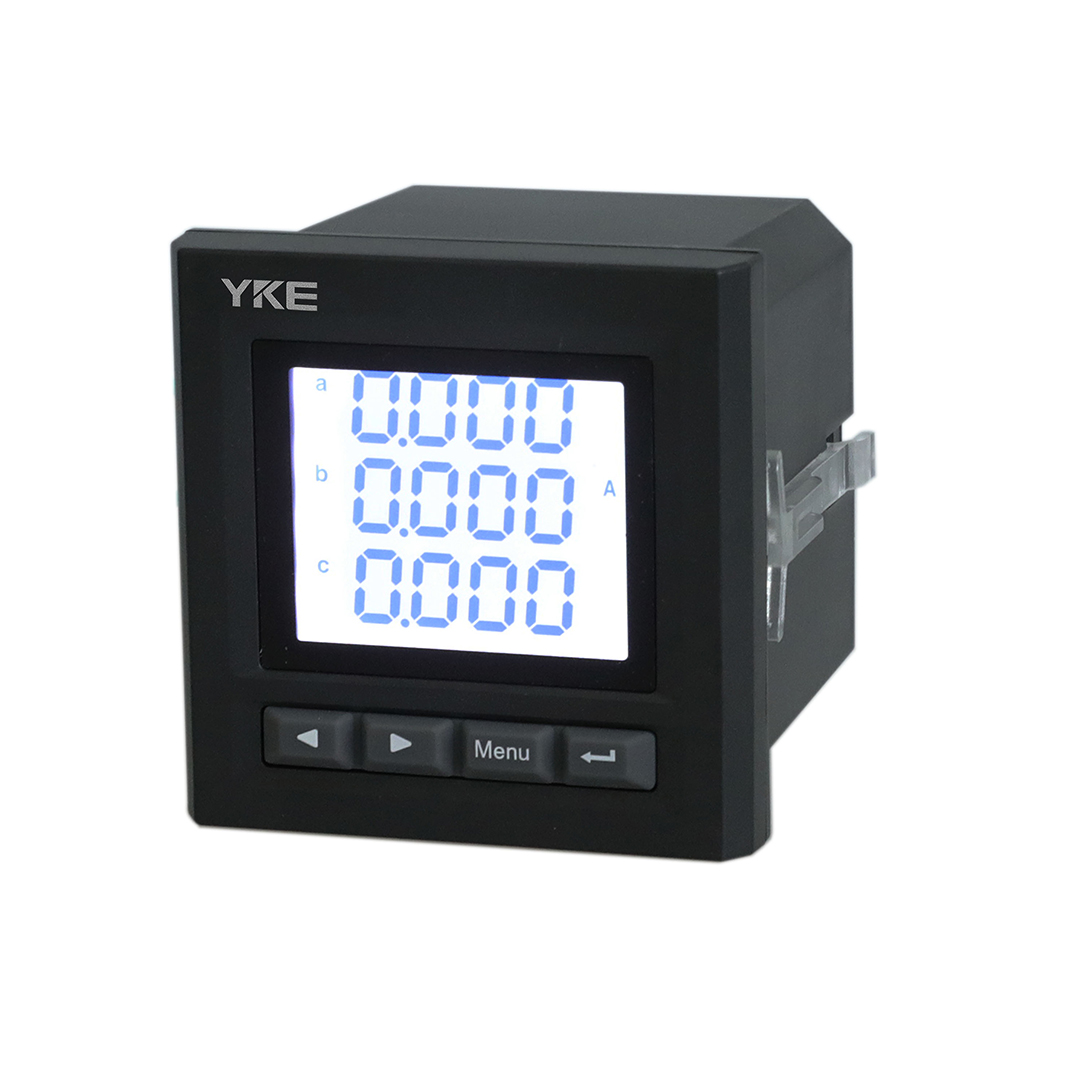

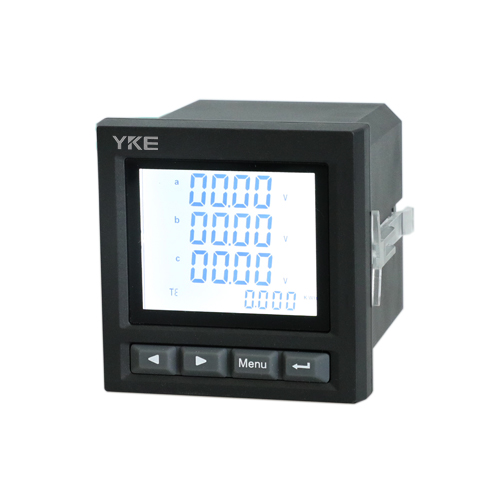

单相交流智能仪表采用现代数字信号处理芯片，能够精确稳定地测量电网中的所有常用电力参数：电流、电压、频率、有功功率、无功功率、功率因数、电能。具有精度高、稳定性好、抗震动等优点，可直接替代原有指针式仪表。输入/输出接口最多可配备：一路数字通迅接口、二路脉冲输出、二路开关量输入、二路开关量输出、三路模拟量输出。作为一种先进的智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界同PLC、变频器、工业控制计算机通讯软件的组网通信。
可选仪表类型：（1）单相电压表（2）单相电流表（3）单相频率表 （4）单相功率因数表
（5）单相有功表 （6）单相无功表 （7）单相组合表 （8）单相多功能表
说明：每款仪表类型有五种外形尺寸（48外形、72外形、80外形、96外形、120外形）。
具体选型详见本公司的选型手册。
性能
参数
输入测量显示
电压
额定值
AC100V/400V
过负荷
1.2倍额定值（连续）; 2倍额定值/1 秒
功率
<0.4VA(每相)
阻抗
>500kΩ
精度
RMS测量，精度等级0.2
电流
额定值
AC 1A/5A
过负荷
1.2 倍额定值（连续）; 10倍额定值/1 秒
功率
<0.2VA（每相）
阻抗
<2mΩ
精度
RMS测量，精度等级0.2
频率
45~65Hz
功率
视在功率，有功0.5，无功精度1.0级
电能
有功电能0.5级，无功电能2.0级
电源
工作范围
AC/DC 85~265V
功耗
≤5VA
输出
数字接口
RS485接口，Modbus-RTU协议
脉冲输出
2路电能脉冲输出，脉冲常数：5000imp/KWh
环境
工作环境
-10~55℃
储存环境
-20~75℃
相对湿度
5%～95%，不结露
海拔高度
≤2000m
安全
耐压
电压、电流信号，电源，开关量输出，开关量输入、模拟量输出、RS485接口及脉冲输出接口为1组，四组中任意两组之间2kV/Min
绝缘
输入、输出、电源对机壳>100MΩ
扩展功能
开关量输入
2DI（最多）无源干接点
开关量输出
2D0（最多）越限报警或遥控继电器输出容量AC5A/250V,DC5A/30V
模拟量输出
3AO（最多）可编程设置变送选项和对应输出值
RS485通讯
1路RS485，Modbus-RTU通讯协议
一、概述
二、技术参数
04
11
2023
单相智能仪表 YPD900A1 系列多功能智能配电仪表 单相仪表 电力仪表 单相电流
来源:[上海燕赵电子科技有限公司]
联系人：刘先生
手机：17631000617
电话：-
传真：-
QQ：934814239
Email：
地址：地区
品牌：上海燕赵
价格：面议
元/台
供应地：
产品型号：YPD900A1
