辅助电源：DC 1000V
型号说明

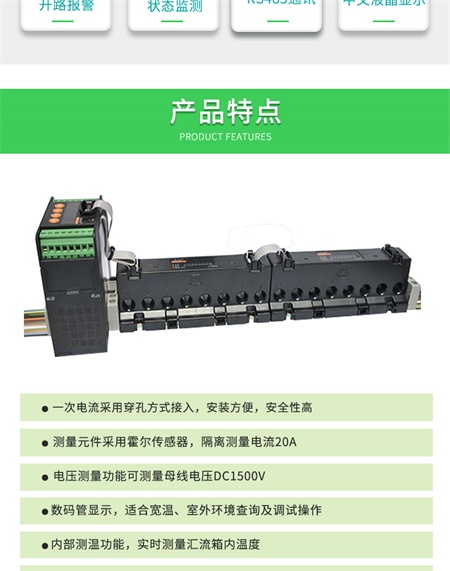

3.2 产品特点
◆ 测量元件采用霍尔传感器，隔离测量
◆ 可接受正极或负极汇流测量方式
◆ 可选电压功能，测量电压不高于DC1kV
◆ 提供外部传感器输入接口
◆ 标配单路RS485接口
◆ 多种供电方式可选择
3.3 产品功能
◆ 光伏电池串开路报警，状态检测
◆ 带开关量输入，用于采集直流断路器、防雷器等元件的动作状态
◆ 带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸
◆ 提供温度、辐照、风速等类型传感器输入接口
◆ 可输出DC24V电源给外部传感器供电
◆ 就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式
◆ RS485接口，支持Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定
3.4 技术参数
3.5 接线方式
?AGF-MR接线方式
?AGF-MTR接线方式
3.6 外形及安装尺寸（mm）3.6.1 AGF-MR外形及安装尺寸
3.6.2 AGF-MTR外形及安装尺寸主体模块或扩展模块尺寸
880V电源模块尺寸
汇流采集模块安装尺寸
显示模块安装尺寸
注：DC1000V不损坏。
注：汇流模块中的开关量输入路数，请参考实际产品
03
27
2023

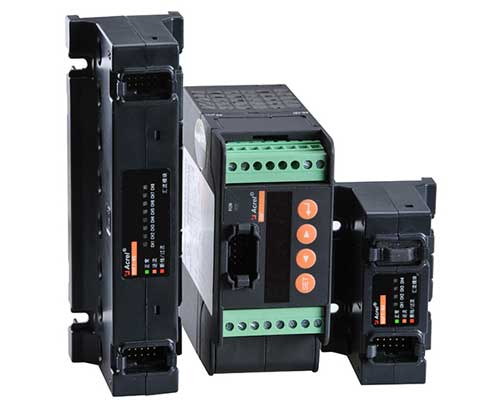

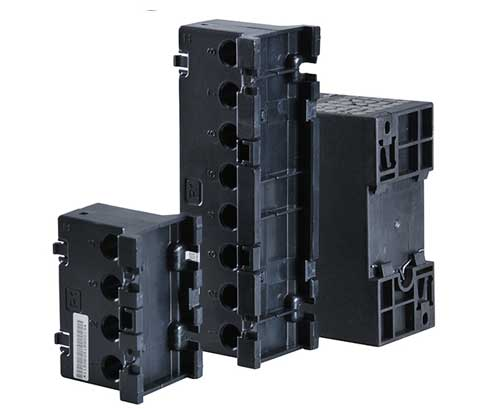

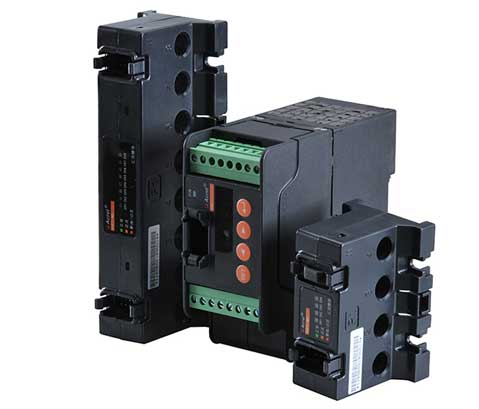

安科瑞厂家直销 AGF-M12T导轨式智能光伏汇流采集装置 一级汇流智能监测模块 PV电流采集仪表
来源:[安科瑞电器制造有限公司]
联系人：潘女士
手机：18706168052
电话：400-8208615
传真：0510-69158303
QQ：1936935846
Email：18706168052@163.com
地址：江苏省无锡市地区江苏无锡江阴南闸街道东盟路5号
品牌：安科瑞
价格：840.00
元/台
供应地：
产品型号：AGF-M12T
功能：

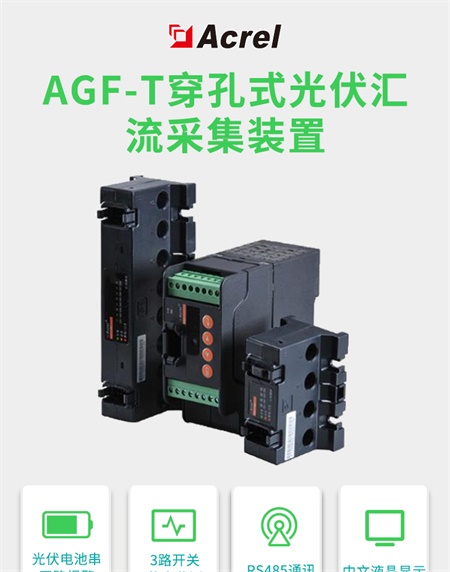

AGF-T穿孔式光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，组串电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、装置带有RS485接口可以把测量和采集到的数据和设备状态上传。
应用范围：
光伏发电系统。
订货范例：
具体型号：AGF-M16T-P2
技术要求：16路DC0-20A输入，DC 0-1000V测量。
通讯协议：RS485接口 Modbus/RTU协议
