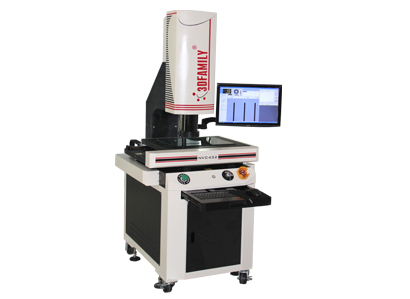

NVC系列小行程全自动光学影像测量仪

专家点评：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

商家点评：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

产品介绍：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

~NVC系列小行程全自动光学影像测量仪

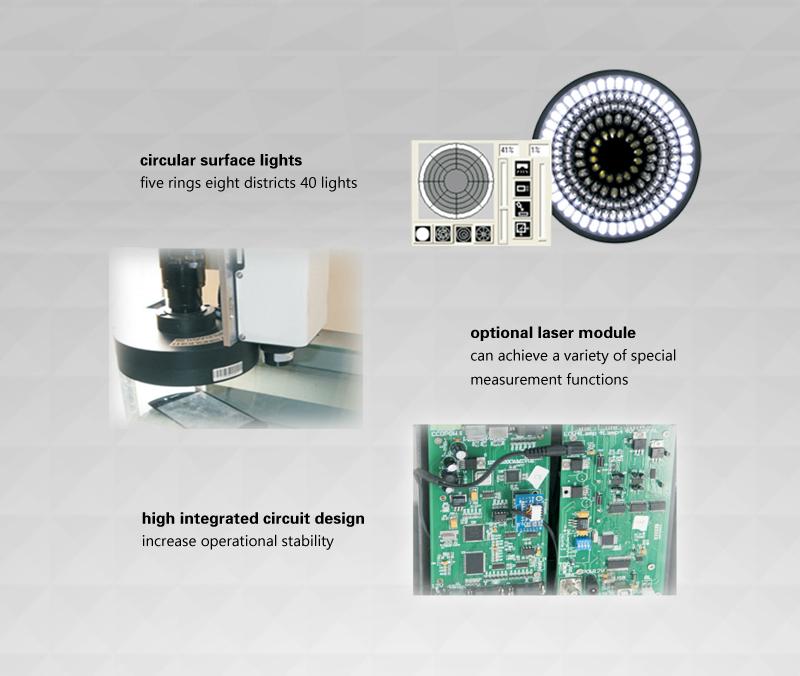

  NVC系列小行程全自动光学影像测量仪采用美国原装NAVITAR全自动变焦镜头与五环八区四十相灯的组合运用，可在连续变倍的情况下完成复杂工件的精确测量，循环检测快捷键结合以锁式总控开关、急停按钮，既实现了快速开始循环检测，同时可以让机台及时的停下，配合自主研发的OVM3.0专业软件，可完成点、线、面、圆柱、圆锥、曲线、曲面等几何元素的测量，并将测量数据以EXCEL、WORD等形式导出，是行业中 竞争力的精密仪器。

~
机台型号

NVC322

NVC432


工作平台尺寸(mm)

348*248

448*348

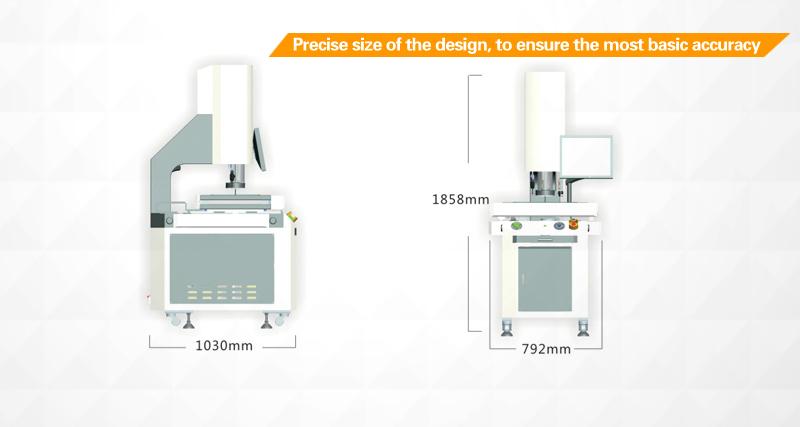

全机尺寸(mm)

1030*792*1858

1030*792*1858


测量行程(mm)

300*200*200

400*300*200


机台重量(kg)

575

600


机台承重(kg)

25


机台底座和立柱材质

高精度花岗岩


操作方式

自动


传动方式

丝杆传动


马达控制方式

智能一体化控制(鼠标、摇杆)


镜头

全自动NAVITAR变焦镜头


放大倍率

光学放大倍率：0.7X-4.5X，影像放大倍率：28X-145X（1440*900显示器分辨率）


CCD

日本SONY高清晰CCD


光学尺解析度(um)

1(0.5可选)


X 、Y轴重复性(um)

2


X 、Y轴精度(um)

(3+L/250)


Z轴重复性(um)

4.5


速度(mm/s)

X轴:150    Y轴:125    Z轴:80


加速度(mm/s2)

  X轴:300     Y轴: 200   Z轴:100


灯源

上表面灯：分区控制40相灯  白色；下轮廓灯：LED近平行光灯   白色
  三基色可选（白、红、绿）
  控制方式：程控


软件

OVM Pro3.0


使用环境

电源：110v-220v±10% 50/60Hz，温度：20±5℃，湿度：45%-75%


保修期

一年


~广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
