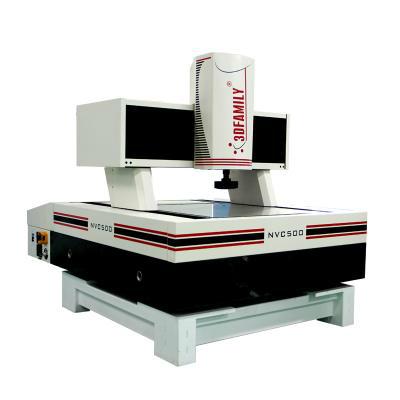

NVC系列大行程全自动光学影像测量仪

专家点评：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

商家点评：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

产品介绍：这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。这台测量仪，从外观上看，简介，美观，大方，功能较为人性化。

~NVC系列大行程全自动光学影像测量仪

  针对大中型钣金件、PCB板、TFT、冲压件、菲林片等行业零部件的尺寸控制与检测，NVC大行程全自动光学影像测量仪采用伺服控制系统，搭配美国原装NAVITAR镜头与五环八区四十相灯，实现了复杂工件的方便快速的精确测量，大理石的材质辅以拱形的横梁设计和同步带传动，在机台平稳运行的基础上实现了精确的定位，新版CNC软件界面与智泰OVM3.0专业软件的强强组合，可实现自动抓取元素及形位公差的测量，开创了大行程全自动光学影像测量仪的先河。

~
机台型号

NVC500

NVC700

NVC1200

NVC1500


工作平台尺寸(mm)

834*730

1034*930

1534*1330

1834*1530


全机尺寸(mm)

1800*1300*1407

2000*1500*1407

2500*1900*1407

2800*2100*1407


测量行程(mm)

400*500*200

600*700*200

1000*1200*200

1200*1500*200


机台重量(kg)

机身：1500 底座：250

机身：2250 底座：250

机身：3050 底座：450

机身：4000 底座：500


机台承重(kg)

30


机台底座和立柱材质

高精度花岗岩(横梁为高精度花岗岩)(立柱为铸铁)


操作方式

自动


传动方式

同步带传动


马达控制方式

智能一体化控制(鼠标、摇杆)


镜头

全自动NAVITAR变焦镜头


放大倍率

影像放大倍率：28X-145X


CCD

日本SONY高清晰CCD


光学尺解析度(um)

1(0.5可选)


X 、Y轴重复性(um)

3


X 、Y轴精度(um)

(3+L/250)

(3.5+L/250)

(4+L/250)

(4.5+L/250)


Z轴重复性(um)

4.5


速度(mm/s)

X轴:300    Y轴:300    Z轴:30


加速度(mm/s2)

  X轴:800     Y轴: 800   Z轴:300


灯源

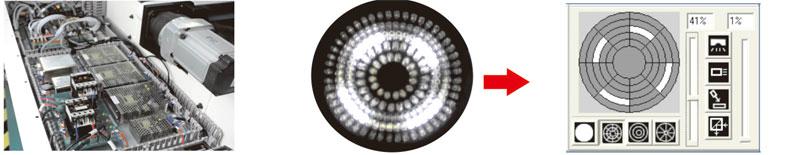

上表面灯：分区控制40相灯  白色；
  下轮廓灯：LED近平行光灯  白色
  三基色可选（白、红、绿）
  控制方式：程控


软件

OVM Pro3.0


使用环境

电源：110v-220v±10% 50/60Hz，温度：20±5℃，湿度：45%-75%


保修期

一年


~广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。
