VML系列 3D光学影像测量仪

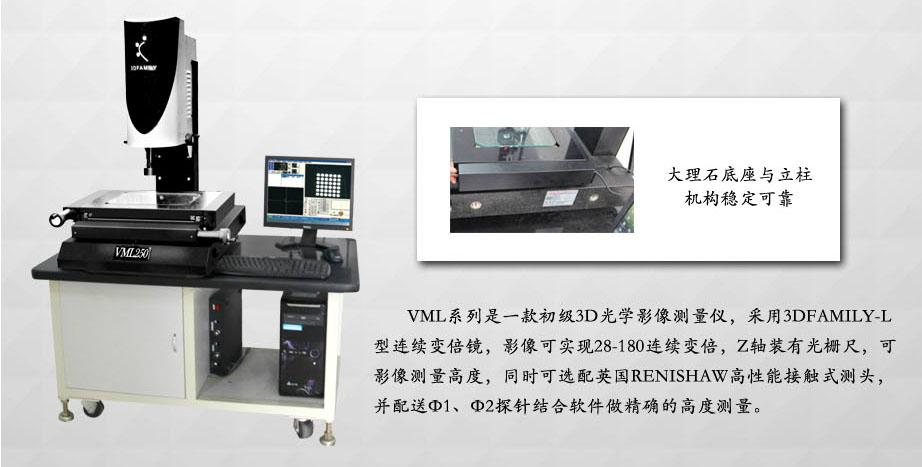

    VML系列是一款初级3D光学影像测量仪，它采用3DFAMILY-L型连续变倍镜头，影像可实现28-180连续变倍，装有激光指示器能够精确指示当前测量位置，Z轴装有光栅尺，可影像测量高度，同时可选配英国RENISHAW高性能接触式测头，并配送Φ1、Φ2探针，结合软件做精确的高度测量。

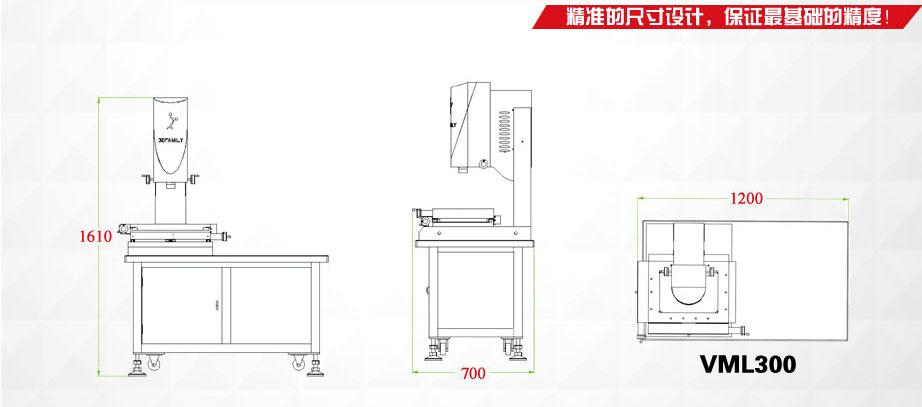

尺寸设计

结构设计

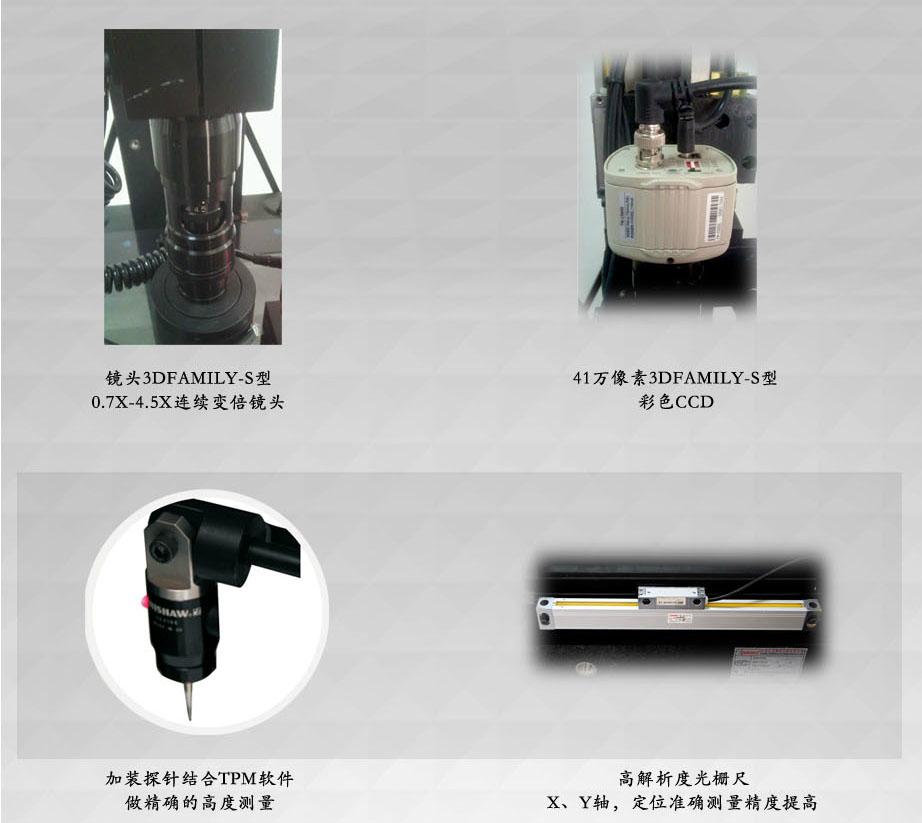

产品特点

 1、花岗石底座和立柱，机构稳定可靠。

 2、X、Y、Z装有光栅尺，定位精度高，可做高度测量。

 3、可加装探针，结合TPM软件做精确的高度测量。

软件功能特点

~
主要型号

VML250

VML300

VML400


工作平台尺寸(mm)

420X310

470X360

620X520


测量行程(mm)

250*150*200

300*200*200

400*300*200


全机尺寸(mm)

1200*700*1610

1350*900*1710


机台重量(kg)

机身：227     V3工作桌：80

机身：237     V3工作桌：80

机身：417     V3工作桌：100


机台承重(kg)

30


机台底座和立柱材质

高精度花岗石


操作方式

手动


传动方式

自主开发精密无牙丝杆传动机构


镜头

3DFAMILY-L型连续变倍镜头


放大倍率

光学放大倍率：0.7X-4.5X
   影像放大倍率：39X-225X
   (1440*900显示器分辨率)


CCD

43万像素3DFAMILY-L型彩色CCD


灯源

上表面灯：LED灯 白色
  下轮廓灯：LED近平行光灯 白色
  三基色可选（白、红、绿）
  控制方式：手动控制(程控可选)


光学尺分辨率(um)

1


X、Y轴精度(um)

（3+L/200）


X、Y重复性(um)

2


软件

OVM-Lite


保修期

一年


使用环境

电源：110V-220V±10% 50/60HZ,温度：20±5℃，湿度：45%-75%


~广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视（LCD）、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等。

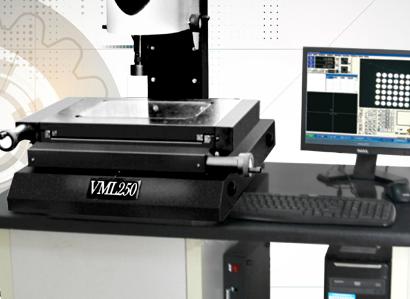

产品图片
