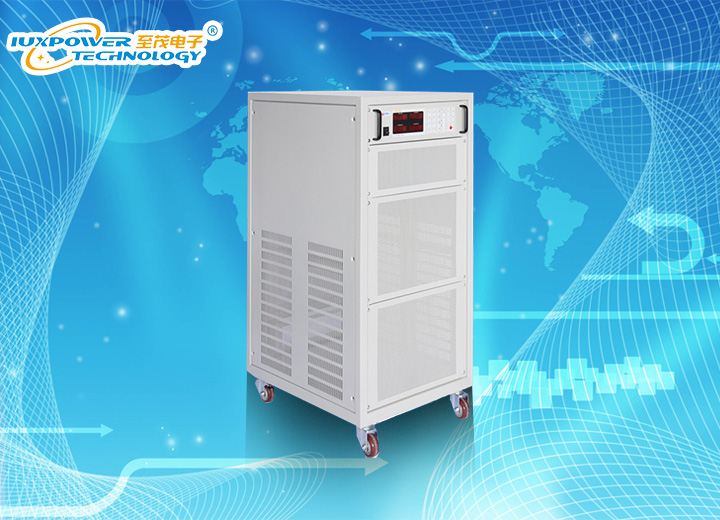

光伏模拟器太阳能电池阵列模拟器稳压精度高
产品特点：
◆ 功率容量:600W--1500kW
◆ 快速存储9组数据（电压，电流，功率）
光伏模拟器太阳能电池阵列模拟器稳压精度高
产品规格：
SIS1000系列太阳能电池模拟器
型号
SIS1010
SIS1015
SIS1020
SIS1030
SIS1060
SIS1090
SIS1150
SIS1400
SIS1750
SIS1500
容量
10KW
15KW
20 KW
30KW
60KW
90KW
150KW
400KW
750KW
1.5MW
制作方式
开关 PWM
输入
相数
3φ5W
电压
380V±10%
频率
50Hz±10%
输出
电压
电流
300VDC
40A
60A
80A
120A
240A
600VDC
20A
30A
40A
60A
120A
180A
1000VDC
12A
18A
24A
36A
72A
108A
180A
480A
900A
1800A
纹波
0.8 % FS （满量程）电压
电源调整率
±0.1 % FS
负载调整率
±1 % FS
电压解析度
V0 < 1000V: 0.1V; V0≥ 1000V: 1V
电流解析度
输出Io < 1A :分辨率0.01A;输出100 A> Io≥10A :分辨率0.01A：输出1000A
> Io≥100A :分辨率0.1 A：输出 lo≥1000A:分辨率 1 A;
功率解析度
功率＜10KW, 分辨率1W, 功率≥分辨率0.1KW
显示LCD
电压， 电流， 功率， 时间
设定项目
电压调节
0 - 100%额定电压可调
电流调节
0 - 100%额定电流可调
功率调节
0 - 100%额定功率可调
设定精确度
电压
±0.8 % FS
电流
±1 % FS
功率
±1 % FS
测量精确度
电压
±0.5 % FS±5 dgt
电流
±0.5 % FS±5 dgt
功率
±0.8 % FS±5 dgt
存储组数
共9组，每组可记忆电压、电流值，可快速方便调用
遥控模式
结合上位机可使用电源模拟单条或多达1000条I-V曲线输出，具体功能见上位机软件说明
SAS 模式
通过用户自定义设定可模拟不同的太阳能电池板I-V曲线输出，具体功能见上位机软件说明
限流设定
O-Max Current （超过电流设定值电源保护，停止输出）
限压设定
O-Max Current （超过电压设定值电源保护，停止输出）
保护
过压 ， 过流 ， 过温 ， 过载 ， 短路
冷却方式
风扇强制冷却
重量（Kg）
30
60
70
80
160
240
400
1200
2000
3500
体积
430x133x560
430x178x560
430x266x560
700x1200x1400
900x1500x1640
1000x1580x1800
运行环境
0 - 40'C 20-80%RH（不结露）
光伏模拟器太阳能电池阵列模拟器稳压精度高
◆ 可模拟太阳能电池板输出特性()
◆ 可模拟不同光照和温度下I-V曲线
◆ 通过填充因子（Fill Factor）可模拟多种太阳能电池的输出特性
◆ 可模拟太阳能电池板被遮罩时的I-V曲线
◆ 可测试静态和动态下的MPPT情况
◆ MPPT工作点实时显示于上位机软件上
◆ 具有恒功率模式
◆ 具有恒内阻模式，对内阻进行设定
◆ 具有强大的图形化上位机软件
◆ 稳压精度高、纹波电压低
◆ 采用16bit高速ADC,快速精确测量
◆ 采用ARM、DSP双CPU控制
◆ 应用全桥移相软开关技术
◆ 动态稳定性用Matlab仿真优化
◆ 采用高速DSP进行PID运算,直接输出PWM
◆ 变压器采用非晶铁芯，具有高饱和磁感应强度、高导磁率、高电感量、低损耗、体积小、重量轻、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性
◆ 具有过压、过流、过温、短路保护功能
◆ 电压、电流、时间设定，数字式按键输 入，精确度高；
◆ 具有RS232C通讯接口（RS485,GPIB为可选）
◆ 符合EN50530/Sandia/CGC-GF004标准
10
23
2023
光伏模拟器太阳能电池阵列模拟器稳压精度高 太阳模拟器
来源:[宁波至茂电子科技有限公司]
联系人：杨先生
手机：18968341701
电话：-
传真：-
QQ：982905223
Email：
地址：地区
品牌：至茂电子
价格：10000.00
元/台
供应地：
产品型号：SIS1000
