产品简介

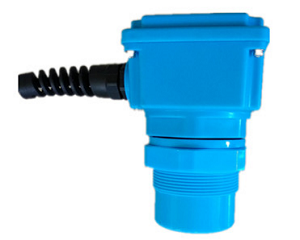

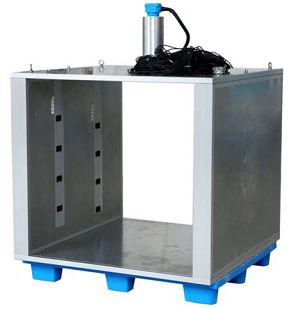

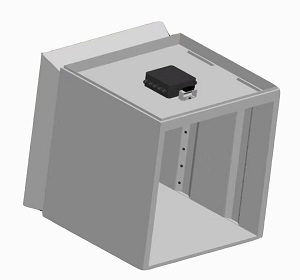

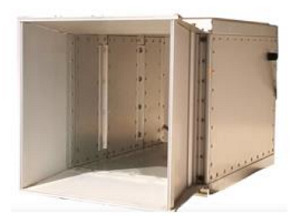

AN-HWUTF型箱涵式超声波明渠流量计通过高精度时间数字转换芯片对超声波传输时间进行测量，有效克服零点漂移、小流量测量误差大等问题；综合利用频差法和时差法，使用实时声速、温度补偿等技术对流量进行补偿；人机接口画面丰富，支持多种通信方式；具有计量精度高、操作简便、运行稳定等优点。整套产品由测量箱、内置传感器（按通道数量）、内置超声波液位计（或者压力水位计、电子标尺）、流量显示表组成。
广泛应用于污水治理流入和排放渠、工矿企业化工液体、废水排放渠道、水利工程和农业灌溉用渠道 、泄洪闸门等场合流量测量。
工作原理
超声波流量计通过上、下游传感器相互发送及接收1Mhz超声波，当超声波束在液体中传播时，液体的流动将使传播时间发生微小变化，并且其传播时间的变化正比于液体的流速。
多声道超声波流量计通过多组传感器测量渠道道内各层的实际流速，模拟实际运行流速分布情况，解决线速度V转换为面速度?的准确性以提高仪表整体的计量精度。
优势特点
n 支持多声道测量（4-24声道），有效提高了仪表在复杂流体状态中的测量准确性和可靠性
n 支持AC220V、DC12V、太阳能电源等输入方式
n 支持RS485通信，与远程数据管理系统集成更加方便
n 综合采用频差法和时差法测量技术，声速自动补偿，时间分辨率达到22皮秒，有效避免零点漂移，提高了小流量测量精度
n 测量精度高，带箱涵一起安装，避免现场调试，出厂直接校准好
n 主机与探头类型多样化，可根据现场需求搭配使用，能够满足特殊环境的安装与测量，水位测量可选择超声波液位计、压力水位计、电子标尺等
n 人机界面丰富，使用操作便捷
技术参数
流速
流速量程
±12 m/s
精度
1％读数或0.03cm/s
采样率
8 Hz
波束频率
1 MHz（250K、500K需要定制）
水位（电子水尺）
水位量程按箱涵尺寸，误差1cm
流量
流量误差
±2.0%
测量条件支持满管非满管测量
输出
RS485，标准MODBUS-RTU
传感器尺寸表
规格型号
W mm（内尺寸）
H mm
Q m3/S（V=0.03-2m/S）
UTF-400
400
400
0.008-0.50
UTF-600
600
600
0.011-0.72
UTF-800
800
800
0.019-1.28
UTF-1000
1000
1000
0.033-2.20
UTF-1200
1200
1200
0.043-2.88
09
17
2022
箱涵式超声波明渠流量计多声道时差法超声波流量计 箱涵式超声波流量计 多声道超声波流量计
来源:[重庆安耐恩环境技术有限公司]
联系人：张女士
手机：18908317051
电话：023-67300329
传真：23-67300329
QQ：2164871818
Email：cq_anion@163.com
地址：重庆重庆市渝北区重庆市北部新区栖霞路18号16幢1单元4-3（自主承诺）
品牌：安耐恩
价格：面议
元/台
供应地：重庆重庆市
产品型号：AN-HWUTF
