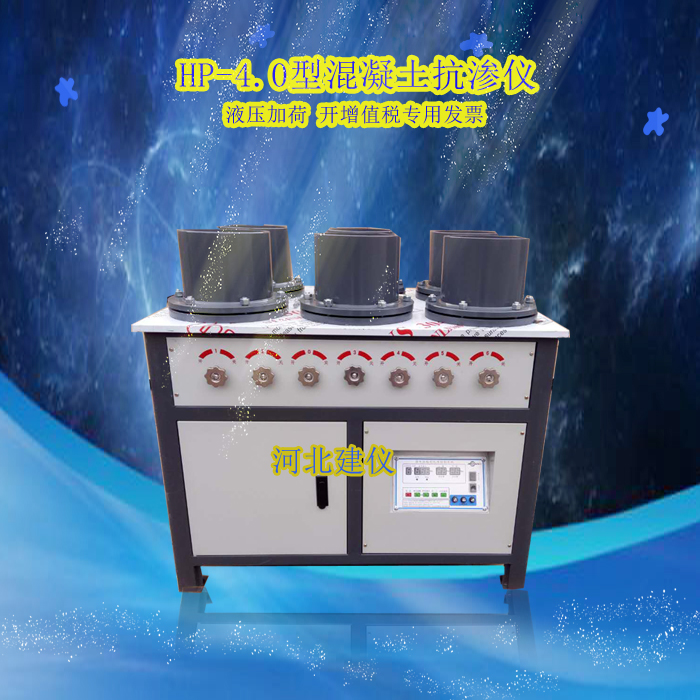

HP-4.0型自动加压混凝土渗透仪   抗渗仪概述

    混凝土是现代建筑中被广泛使用的一种人造石材，对于某些建筑，例如水土建筑，水下水中，地下和其它建筑工程，要求混凝土建筑具有特殊的性能---抗渗性能，所谓抗渗性，是指混凝土抵水或其它液体（轻油，重油）介质在压力的作用下渗透的性能。

    HP-4.0型 混凝土渗透仪，适于作混凝土抗渗性能的测定和试验研究，同时也可利用它作建筑材料的透气性的测定和质量检查。

    HP-4.0型自动加压混凝土渗透仪   抗渗仪技术性能

1. 允许工作压力：40公斤/平方厘米

2. 工   作  方  式 ：自动加压

3. 一次可作试件数  ：6个

4. 试模几何尺寸： 上口内直径：174毫米

                            下口内直径：185毫米   高 度：165毫米

5. 柱塞泵参数：柱塞直径 12MM      行程10MM

                       往复频率：136次/分   流量：0.11升/分

6. 功率：90W    转速：136转/分

7. 外形尺寸：975×650×950mm

8. 总重170公斤

     结构原理

    HP-4.0型 混凝土渗透仪是利用密封容器与其连通的管路系统各处的压强相等（忽略水头不计），以水泵施压，并通过智能数控表保持压国和在规定的范围内来进行试验的简易装置。

   HP-4.0 型 混凝土渗透仪由机架试模，分离器，水泵，蓄水罐和电气控制等部分组成，各部分的结构作用分述如下：

1. 机架是采用型钢焊接而成的，上面铺有不锈钢板托盘，用M10的螺栓将试模座托盘固定在托架上，试模与试模座通过M12的螺栓相连接。中间的“O”形橡胶圈起密封作用。试体是用生铁成形模成形后封装在试模之中，紧固试模采用专用的六方板手。

2. 分离器部分：

分离器是将阀门和一个回水截门集中安放在仪器前面，主要是控制6个试体的水路的通或截止，加水截门用以减压。

3. 水泵部分：

水泵是以90W的电动面为动力源，通过两级齿轮变速，带动偏心轴旋转，然后再通过导柱连杆而使柱塞作往复返运动而进行工作的。由于水泵的流量小，因此可近似地认为供试体的水压为静态

蓄水罐是贮水的容器，还可以起压力减级冲击作用，试验前用漏斗，通过注水水咀将水注入贮水罐中，试验完毕后，将罐内水通过放水咀放尽。
