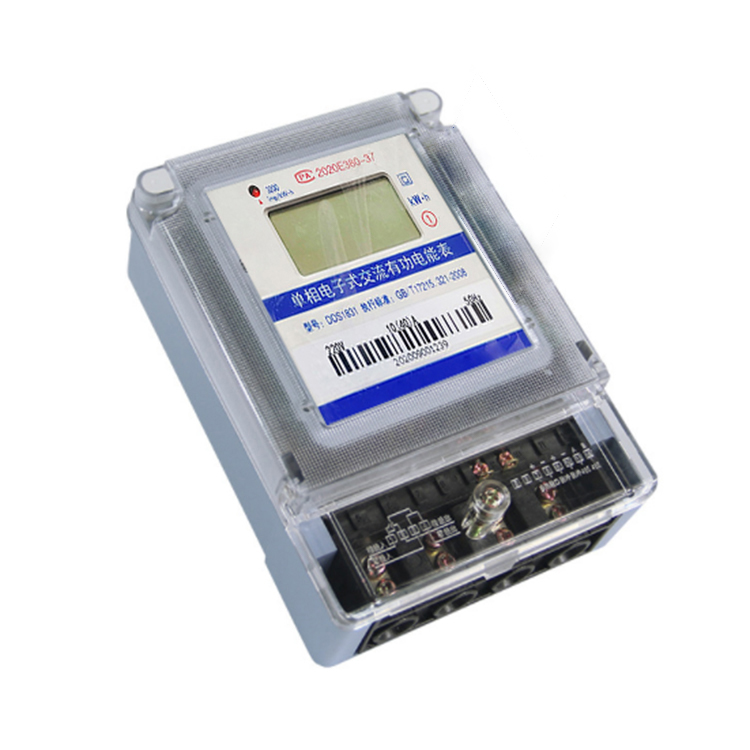

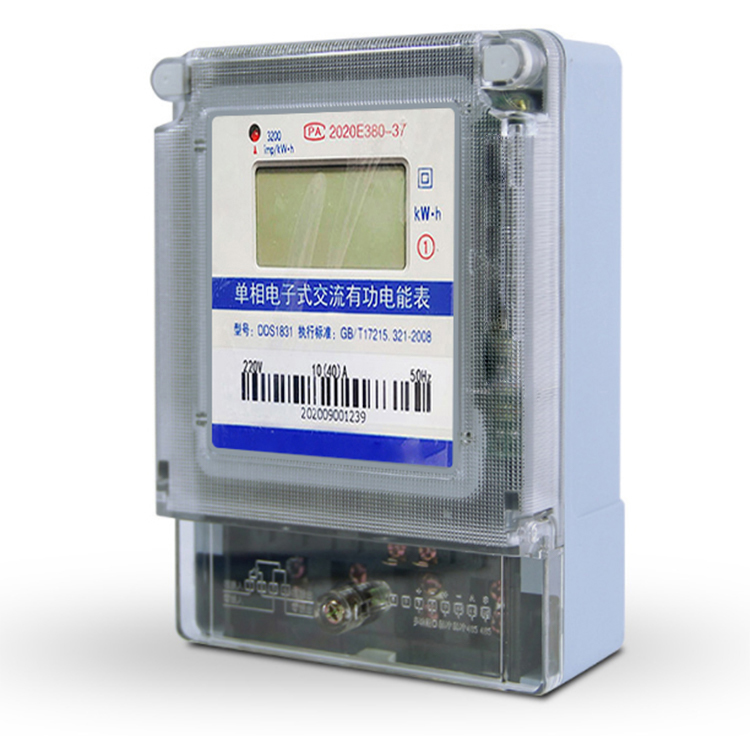

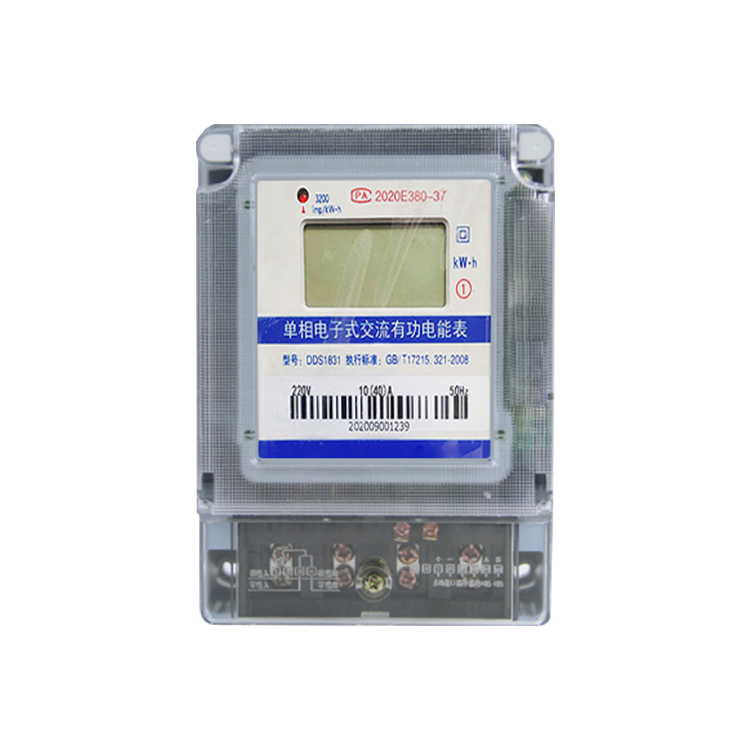

1、DDS型单相液晶电子表简介

DDS型单相液晶电子表采用先进的电能计量专用芯片，高性能单片机及SMT生产工艺制造的具有先进水平的电能仪表，其具有高可靠性、高精度、高过载、低功耗、防窃电等特点，适用于小区、商场、写字楼、出租房等场所。

2、DDS型单相液晶电子表技术指标

3、DDS型单相液晶电子表适用范围

单相电子式电度表适应于计量额定频率为50hz60hz的单相交流有功电能。供固定安装在室内使用，适用于环境温度不超过-20~+55，相对温度不超过85%，且空气中不含有腐蚀性气体及免尘砂、霉菌、盐雾、凝露、昆虫等影响。

4、DDS型单相液晶电子表功能及特点

      ※ 采用液晶屏显示用户总用电量，显示清晰直观。

      ※ 电流采样采用高精度锰铜片，精度高，过载能力强。

      ※ 具有双向计量功能，能够准确测量正、负两个方向的用电，并且以同一方向累计电能,有防窃电功能。

      ※ 整表功耗低，可靠性高，使用寿命更长。

      ※ 采用高准确度电能计量IC和进口MCU，具有很强的抗干扰性，能在恶劣的环境下仍能保持较高的准确度和长期的稳定性。

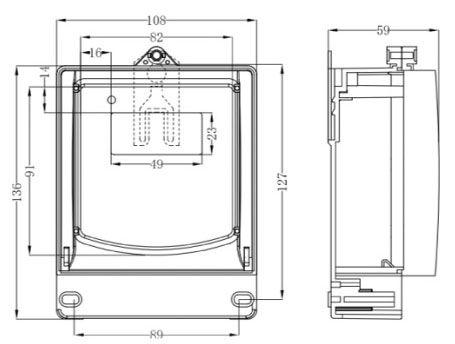

5、DDS型单相液晶电子表安装尺寸图

6、DDS型单相液晶电子表性能与原理

电能表的线路设计与元器件的选择以较大的环境允差为依据，因此可保证整机长期工作稳定。  

当电源断电后锂电池作为后备电源。可以保证电能表断电计时精确，来电后自动投入运行。在电能表前端设有光电耦合脉冲输出接口以及rs485串行数据通讯接口，以便于进行精度测试和数据通讯。

可通过掌上电脑或pc机对电能表预置数据、时段编程、校正时钟、抄表等操作。

原理：电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的电能计量脉冲，生成的电量脉冲信号经光电耦合器送到cpu处理，运算后存储于非易失的eeprom中，并提供显示。
