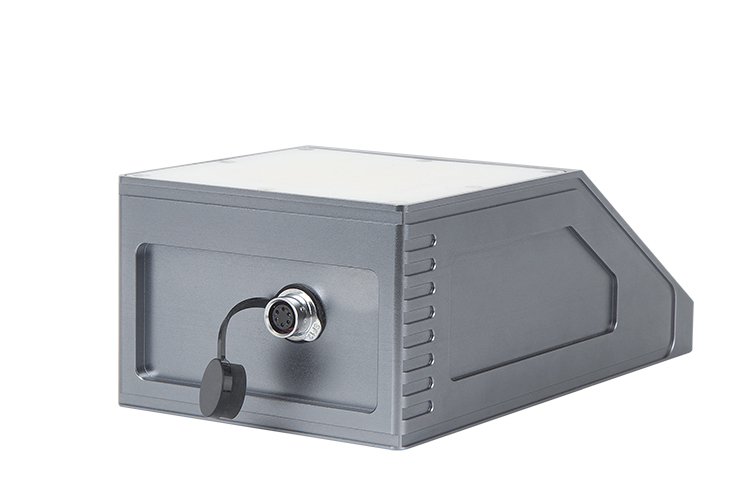

产品简介

AN-HWRF15型雷达流量计采用**平面微波雷达技术，通过非接触方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量，可用于河道、灌渠等场景的流量测量。该产品使用24GHz微波技术进行流速和水位测量，不受温度梯度、压力、空气密度、风或其他气象环境条件的影响，不受污水腐蚀和泥沙影响，可全天候稳定工作。该产品还具有功耗低、体积小、安装维护方便等特点，非常适合野外测量环境。

工作原理

雷达流量计主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。

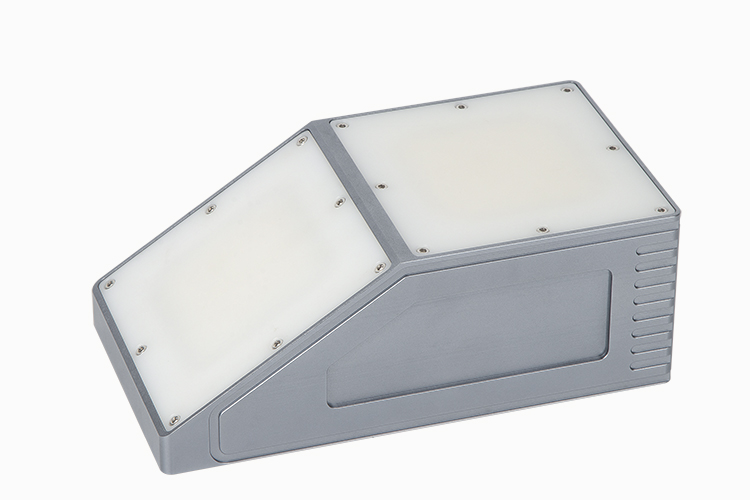

雷达流量计集成雷达水位计和雷达流速计，雷达水位计天线波束角为11×11°，雷达天线角度为14×32°，水位计照射水面时，照射区域类似一个圆，流速计照射水面时，照射区域类似一个椭圆区域，准确理解雷达波的照射范围有助于选择合适的地方安装，避免一些容易**扰的场景，如河流两边随风摆动的树枝。

优势特点

n 非接触式测量：不受温湿度、压力、风或其他环境条件以及污水腐蚀、泥沙等影响

n 多参数测量：适用于多种测量条件，可输出流速、水位、流量等测量数据

n 标准通讯接口：可设定标准数据通讯**RS485

n 高等级防护：IP68防护、防雷、防反接设计，适用于各种野外环境

n 低功耗设计：低功耗、高*靠性、免维护

n 自带水位滤波算法：数据**稳定，不受水面波动和漂浮物影响

技术参数

工作参数：

供电电压：直流7～8V

电流（12V供电）：正常工作时300mA左右，休眠小于1mA

工作温度：-35℃～70℃

防护等级：IP68

发射频率：24.000～24.250GHz

通讯接口：RS232/RS485

通讯协议：MODBUS-RTU/自定义协议

测量参数：

测速范围：0.15～15m/s

测速精度：±2%

速度分辨力：0.01m/s

测距范围：0.4～40m

测距精度：±1cm

距离分辨力：1mm

天线样式：流速：14×32°，水位：11×11°

间隔时间：1～5000min

外观参数：

流量计尺寸（长×宽×高）：220×120×81mm

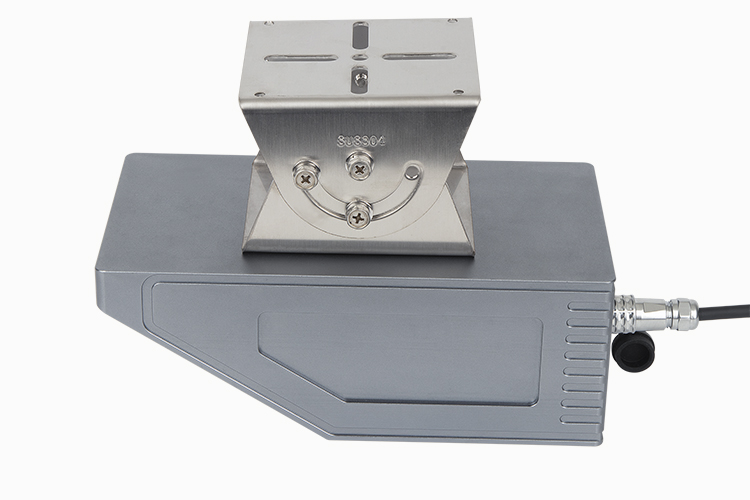

支架尺寸（长×宽×高）：100×100×100mm

重量：5.8kg（流量计+支架）

外壳材料：镀锌、不锈钢板
