项目

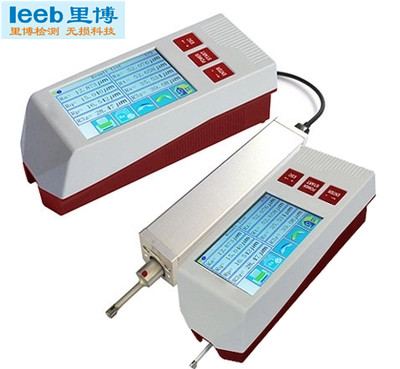

Leeb462

测量范围

Z轴（垂直）

±80μm/±160 μm（增强型）

X轴（水平）

20mm

测量附件

Z轴

0．01μm/±20μm

0．02μm/±40μm

0．04μm/±80μm

0．08μm/±160μm

测量项目

参数

Ra,Rz,Rq,RtRp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax，Rc，RPc，Rk，Rpk，Rvk，Mr1，Mr2

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线，粗糙度轮廓，直接轮廓

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

  0.25,0.8,2.5mm

评定长度（ln）

  Ln= lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石，90锥角，5μm针尖半径

测力

<4mN

导头

硬质合金，滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值变动性

不大于6%

电源

内置3300mAh锂离子充电电池，DC5V充电器充电

外形尺寸

主机：64*53*160mm 驱动器：23*27*115mm

重量（主机）

约380g

工作环境

温度：- 20℃~40℃     湿度：<90% RH

储存运输环境

温度：- 40℃~60℃     湿度：<90% RH
