四川攀枝花KZDL-6汉字智能定硫仪的原理跟构造特征
要用于测定煤炭、钢铁和各种矿物中的全硫含量，是煤炭、电力、化工、建材、冶金、地质勘探、商检、环保检测等部门实验室的仪器。
KZDL-8H型智能汉显定硫仪是依据GB/T214中库仑滴定法而设计的，是在KZDL系列以及现有国内其他定硫仪的基础之上改进研发而成的。定硫仪的全部测定过程采用微处理器智能控制，自动控制电解开关、PID模式控制炉流等诸多智能控制功能；并由微处理器对测试数据进行多种校正和处理，使得测定数据稳定，平行样好，结果的准确度符合国标GB/T214和 GB/T2286要求，且液晶屏幕汉字显示，人机界面友好，键盘操作简单易学好用，自动化智能控制程度较高，体积小巧等诸多优点。
功能特点：
本仪器较同类定硫仪相比，具有如下特点：
【 1 】大屏幕液晶汉字显示,人机界面友好，键盘操作简单易学好用。
【 2 】炉温采取 PID 模式控制炉流，控温精度高，可有效保护硅碳管，延长使用时间。
【 3 】设定炉温，修正等可直接通过键盘输入改变。
【 4 】智能控制电解开关的开与关，不会因开、关机的顺序而产生过电解现象。
【 5 】做煤样时可以随时查看炉温、炉流、指示电压、进程时间及含硫量，试验过程一目了然。
【 6 】自动判断滴定终点，缩短实验时间，提高工作效率。
【 7 】若输入了水分值，则计算、打印干基硫和水分值。
主要技术指标：
【 1 】硫的测量范围： 0.01-40% 。
【 2 】试样燃烧分析时间 3-9 分钟，智能判断滴定终点返回。
【 3 】控温：精度 1150 ± 5 ℃。测温：精度 0.5 级；温度为 1150 ℃± 5 ℃ ( 根据需要可调节温度 ) 。
【 4 】测试温度：1150℃(煤) / 920℃(油)；试样重量：测煤 40㎎～70㎎ / 测油 50㎎～100㎎。
【 5 】升温速度： 25-30 ℃ / 分，约 35 分钟可达 1200 ℃。
【 6 】电解池：容积为 450 毫升，金属铂电极。
【 7 】准确度： 符合国标 GB/T214 《煤中全硫的测定方法》和 GBT2286《焦炭全硫含量的测定方法》 。
【 8 】供电电源： 220V ± 20% ，输出功率：≤2.5KW 。
【 9 】仪器尺寸 (mm)
控制器： 370× 350× 170；

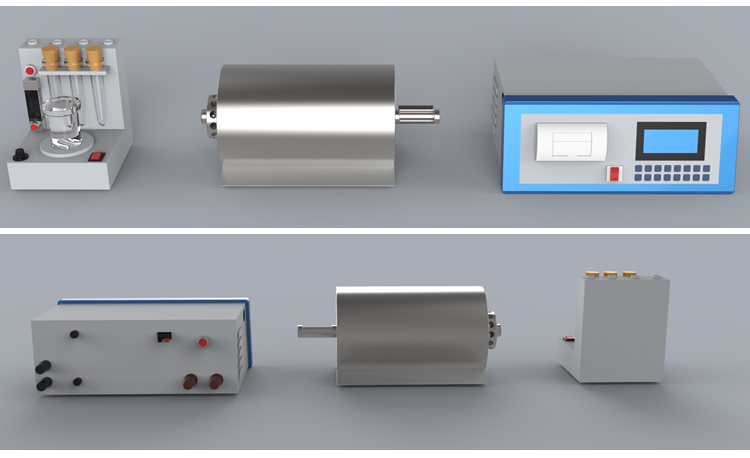

该定硫仪由搅拌净化器、控制器、高温炉三部分组成。
【1】搅拌净化器由电磁泵、流量计、干燥瓶，搅拌器组成。
1、电磁泵：分别使空气进出，提供空气流循环动力，本公司定硫仪净化搅拌器采用双气泵，一个负责电解池空气净化，另一个负责炉体空气干燥及去除空气中杂质。
2、干燥瓶：主要是除去空气中的酸性气体和水分等杂质。由于从电解池中抽出的空气水份量大，故需经常烘烤和更换硅胶。
3、流量计：空气动力大小的指示，配有针形阀用调节电解池的气体流量，玻璃管浮子应调到约1.0L/min。
4、搅拌器：转速约为500转/分，且连续可调，搅拌速度越快，使分析结果越趋于准确，但不宜太快，过快易引起失步。
电解池：
电解池用有机玻璃制成，容积为 450 毫升，有一对电解电极和一对指示电极，上盖与其壳体用橡胶密封圈密封。电解池壳体一侧装有一烧结玻璃熔板气体过滤器，将燃烧后放出的气体喷成细雾状。在电解池内放一搅拌棒，用于搅拌电解液使化合反应充分均匀。

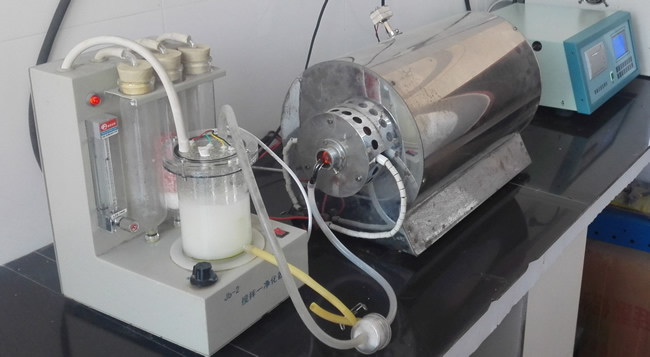

气路连接示意图
【2】控制器
包括程序控制器和送样装置部分。其中程序控制器包括库仑积分、程序控制、温度控制三部分，由单片机统一控制。
控制器后面板标明【炉体】的两个接线柱接在高温炉两个接线柱上。标明【热电偶】的插座，正端接“+”，负端接“-”分别接在高温炉热电偶上。四芯航空插头接【电解池】。电源220V接【电源】的两个接线柱上。
电路连接示意图
【 3 】高温炉

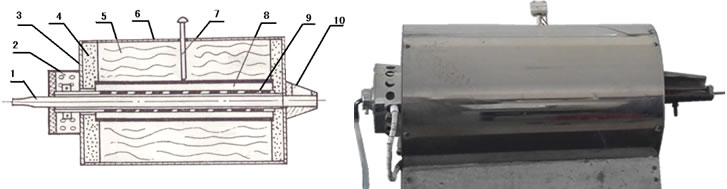

本定硫仪采用管式高温炉为燃烧炉，其加热元件硅碳管，型号为Φ40/30×400mm。其结构如图所示。
高温炉： 580 × 250 × 270；
净化器： 180 × 245 × 300
电解池接法：铂金片从小到大接航空插头1234
。
.异经管 2.散热罩 3.炉端盖 4.挡板 5.保温棉 6.外壳 7.热电偶 8.刚玉护管 9.硅碳管 10.炉口锥管
定硫仪使用操作说明：
仪器的操作通过面板上的16个触摸键来实现。其中10个数字键，4个方向键←↑↓→，1个【确认】键，1个【返回】键。
（一）按键的一般约定
【返回】键，返回上级菜单或实验过程中，可中止实验；
【确认】键，进入下级菜单，进入实验程序。
←↑↓→ 4 个方向键，一般用来移动光标。
10 个数字键用来输入数字。
（二）屏幕显示与键盘操作
待机状态：

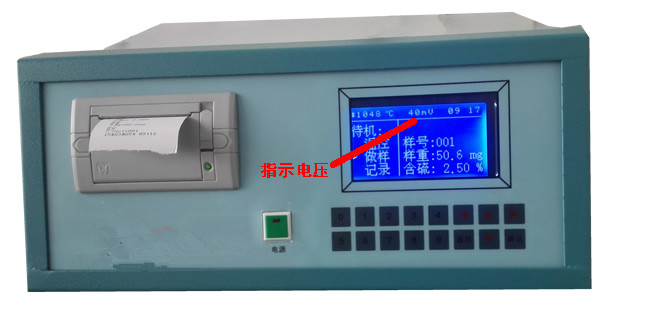

仪器打开电源开关后，屏幕显示欢迎信息，几秒后自动进入待机项目屏幕左上角显示当前炉温，中间显示指示电压，右上角显示时钟。光标默认在做样项目，按↑↓键可上下移动改变待选项目。按【确认】键仪器进入光标所指项目。
下面就各项内容具体说明
（ 1 ）当光标指向“做样”菜单，按【确认】键或直接按数字键后屏幕将显示输入数据画面：输入样重，改变样号，输入水分以便做干基硫。输入样重为 00.0 表示要调试送样机构。正常做样时样重不能为 0.
|
|
输入数据后按 确认 键就可进入正常作样程序。正常作样画面如下：如中止实验请按【返回】键。
|
|
（ 2 ）当光标指向 "温控" ，按【确认】键后屏幕显示：
通过此显示，化验员可以实时查看温控器各参数，以便了解温控器的性能。
|
|
（3）当光标指向“设置”，按【确认】键后可看设置炉温 , 日期。如想修改，输入数据后按【确认】键，仪器将自动记忆。如果查看不修改按【返回】键返回。
（ 4 ）当光标指向“修正”，按【确认】键屏幕显示：可以查看，修改偏差表。改变整体系数。如想修改，输入数据后按【确认】键，仪器将自动记忆。如果查看不修改按【返回】键返回。
整体系数修改为标准值除以实际值。修改范围：0.8-1.2之间。
定硫仪使用方法：
1.接通电源，燃烧炉自动升温到设定温度处并恒温后，顺序打开搅拌净化器开关。
2.在升温过程中，应将电解液配好并放入电解池内。
3.置入三位数的样重为000，石英舟上不放煤样，按下【确认】按扭，可进行送样机构的调试，此时将不进行库仑滴定，不会出现过电解现象。计算机将自动启动送样机构在 1150 ℃处停留，这时可按下【返回】按扭强制返回。
.在瓷舟上称取 50.0 毫克左右的煤样，上面覆盖一层三氧化钨，将瓷舟放入石英舟上，置入三位数的样重，按下【确认】按扭，整个试验过程由计算机控制，按预先写入的程序执行。分别在500℃处停留，然后自动控制送样机构逐步达到1150℃，并在此停留长到9分钟。试样经充分燃烧分解后，计算机会自动判断出库仑滴定终点并提前返回。待石英舟和瓷舟自动返回到原位后，打印机将打印出结果，本次煤样试验完毕。
.本仪器为防止出现过电解现象，由计算机自动控制电解开关的开和关。故尔在试验之前，须先打开搅拌净化器，然后再置入三位数的样重并按下【确定】按扭，开始整个试验过程。
6.每次首个试验时，指示电压一般小于 35mV, 故应加烧 1-2 个废样，以使电解液中碘-碘离子对的电极电位校正到仪器所需的数值。
7.试验连续进行，如中间间隔时间较长，指示电压若小于35mV, 在试验前需加烧一个废样
.试验完后，应先关闭搅拌净化器，再关闭控制器电源开关。若长期不用可放出电解液，并用蒸馏水把电解池清洗干净。
9.试样称量前的准备工作：在试样称量前，应尽可能地将试样瓶内的煤样混和均匀，可用手握住带盖的试样瓶上方，自上而下做园周运动，切勿上下摇动。试样的充分混合是确保试验结果的重要因素。
10.称取煤样（50mg±0.2mg）保持小数后一位（50.0mg）,并在上面覆盖一层三氧化钨以防止爆燃。
| 控制器 | 1台 | 炉体 | 1台 | 净化搅拌器 | 1套 | ||
| 电解池 | 1个 | 硅碳管 | 1根 | 异径管 | 2根 | ||
| 搅拌子 | 1个 | 两通阀 | 2个 | 热电偶 | 1个 | ||
| 瓷舟 | 10个 | 石英舟 | 2个 | 送样棒 | 1根 | ||
| 打印纸 | 2卷 | 电解液 | 1瓶 | 变色硅胶 | 1瓶 | ||
| 脱脂棉 | 若干 | 止水夹 | 1个 | 干燥瓶 | 4个 | ||
| 电解池密封圈 | 2个 | 7号胶塞 | 3个 | 0号胶塞 | 1个 | ||
| 硅胶管 | 1米 | 乳胶管 | 0.3米 | 橡胶管 | 1米 | ||
| 保险管 | 2只 | 标准煤样 | 若干 | 电源线 | 1.5米 |
