影像测量仪是当今工业检测与计量技术领域中的一个新名词，它代表的是数位科技融入工业检测与计量，进行空间几何运算的先进测量技术。
光学非接触影像测量仪是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后，变成了具有软件灵魂的测量大脑，是整个设备的主体。它能快速读取光学非接触尺的位移数值，通过建立在空间几何基础上的软件模块运算，瞬间得出所要的结果，并在屏幕上产生图形，供操作员进行图影对照，从而能够直观地分辨测量结果可能存在的偏差。这一切，在今天强大的计算机运算能力面前都是实时完成的，操作者本人无法察觉。这种能够利用CCD数位图像，通过电脑软件运算，满足复杂测量需要的精密仪器才是真正意义上的光学非接触影像测量仪。
序号
说明
名 称
规 格 型 号
数量
备注
机台配置

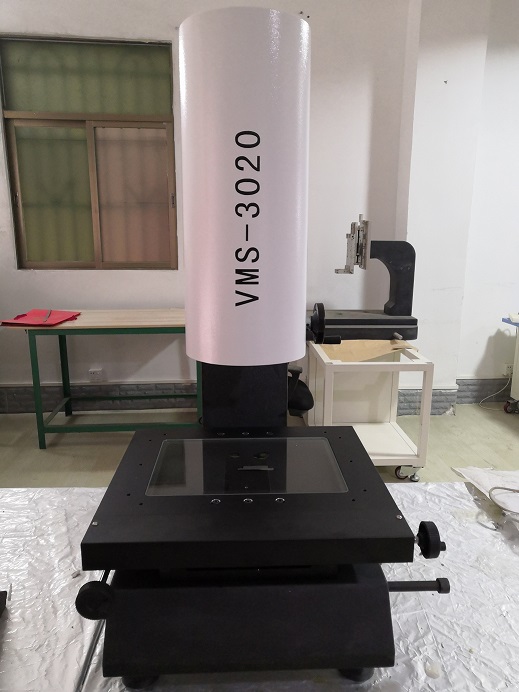

型号:VMS-3020
1
仪器机身
00级天然花岗岩底座、立柱
1组
2
玻璃
高精密光学玻璃
1块
3
表面光源
LED表面冷光源
1个
4
底灯光源
LED平行轮廓冷光源
1个
5
影像采集卡
台湾高清视频卡
1张
6
CCD
日本SONY高解析度彩色CCD
1个
7
镜头
手动变倍工业镜头（放大倍率28X-180X）
1个
8
传动方式
精密级静音无牙光杆
3组
9
导轨
台湾精密级交叉V型直线导轨
3组
10
工作台
6061定制XY铝合金工作台
1套
11
控制系统
控制部件：VF控制系统
1套
12
光栅尺
高精度 0.001mm分辨率光學尺
2条
13
读数头
0.001mm光学尺读数器
3个
14
精准测量软件
专业精准自动测量软件
1套
15
加密锁
软件加密锁
1个
计算机系统
16
电脑控制系统（3.0G CPU / 2G内存/500G硬盘/ 19寸显示器）
1套
其他配件
17
校正块
1块
18
软件说明书
1个
19
用户操作手册
1本
20
合格证书
1份
21
产品装箱清单
1份
货物技术规格
1
量测行程:VMS-3020： X轴: 300mm /Y轴:200
mm /Z轴: 200mm
2
X/Y轴线性精度:
(3+L/200)um
3
X/Y光学尺解析度:1um
4
有点,线,圆,两点距离,角度量测等基本功能
5
测量资料可导入Excel/Word或CAD格式文档
机台承重
20kg
电源要求
220V ±10% 50/60HZ
外型尺寸
670*460*980 长*宽*高
1、底座、立柱采用00级花岗岩结构，刚性强，形变小，从而保证精度稳定；
2、三层全铝合金工作台结构，减少机械精度误差，保证X、Y两轴水准精度；
3、铝合金工作台面，平面度好，硬度好，重量轻，经特殊处理经久耐用；
4、精密无牙光杆，声音小、震动小、定位准、可快带移动，测量过程中保证测量精度；
5、工作台玻璃经光学研磨达很好的平面度，Z轴经过特殊调校，保证Z轴与工作台玻璃的垂直度，确保台阶工件的测量精度;
6、LED环形表面冷光源+透射平行冷光源,滿足各种不同表面的照明测量要求，并延长光源的寿命。
7、外形设计美观、简洁、大方。
二、产品特点：
03
25
2022
二次元影像测量仪 尺寸测量仪
来源:[惠州市精尚仪器设备有限公司]
联系人：李女士
手机：13392554558
电话：0131-38370699
传真：0752-6572520
QQ：3498349689
Email：junsan17@163.com
地址：广东省惠州市博罗县龙溪镇龙城一号15-16号
品牌：精尚
价格：面议
元/台
供应地：广东省惠州市

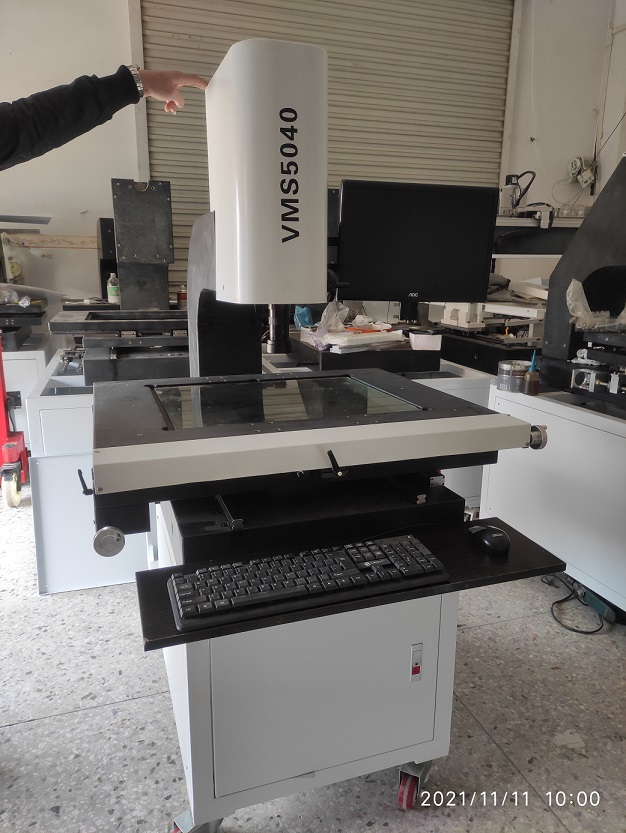

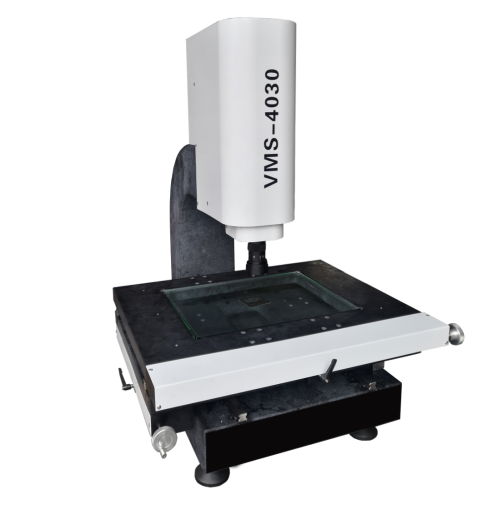

产品型号：VMS2010/VMS3020/4030/5040/6050
