通过高精度彩色工业相机不停板实时采集产品图像，
采取自动学习算法处理图像，智能判定元器件不良。
◆适用于检测插件炉前元件的错件、漏件、反向
◆整板动态拍摄，不停板
◆ 灵活架线，快速安装，不改产线布局
◆快速编程，<10分钟，10分钟上手
◆自动提取元件，自动学习不良项目，降低误报率
型号
HD500
HD500L
相机
1200M像素数字工业相机
2500M像素数字工业相机
镜头
高精度彩色工业镜头
光源
高亮白色四向环形LED光源
检测速度
适应插件线速度
进板流向
左→右/右→左 (自由切换)
固定轨
用插件线轨道
轨道高度
900/750 mm
PCB尺寸
40*40mm ~ 420*320mm
40*40mm ~ 500*500mm
PCB净高
Top: 120mm
检测项目
缺件、错件、极性反向、歪斜、多插、丝印错误、文字识别、条码
检测模式
混板检测 拼板检测
操作系统
WINOOWs 10 专业版
电源
AC220V 50/60Hz，1.5KVA，无需气压
环境要求
温度：10~35℃,湿度： 35~80% RH(无结霜）
安装方式
嵌入产线快速安装
其他功能
生产线控制
设备尺寸
L*W*H: 700*850*1450mm
L*W*H: 700*850*1450mm
设备重量
150KG
150KG
恒皓智能DIP元件AOI简介
02
21
2022

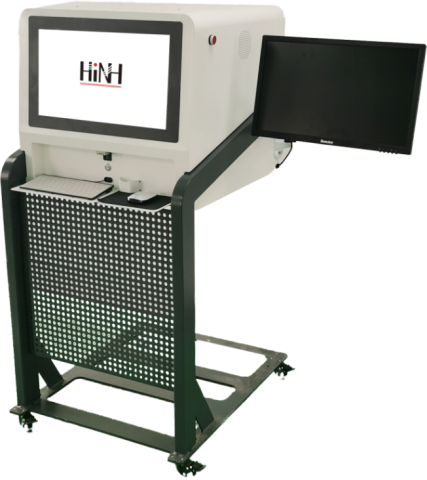

恒皓智能插件炉前AOI检测 HD-500 DIP炉后焊点AOI SMT在线AOI
来源:[苏州恒皓智能科技有限公司]
联系人：左先生
手机：15850304960
电话：0512-63402565
传真：0512-63402565(1)
QQ：382895415
Email：zuohl@hinhtech.com
地址：江苏省苏州市吴江市长青路139号
品牌：恒皓智能 HiNH
价格：面议
元/台
供应地：江苏省苏州市
产品型号：HD-500
