一．产品名称

IPX5-6强喷水试验机

二．产品型号

CX-IPX56AS

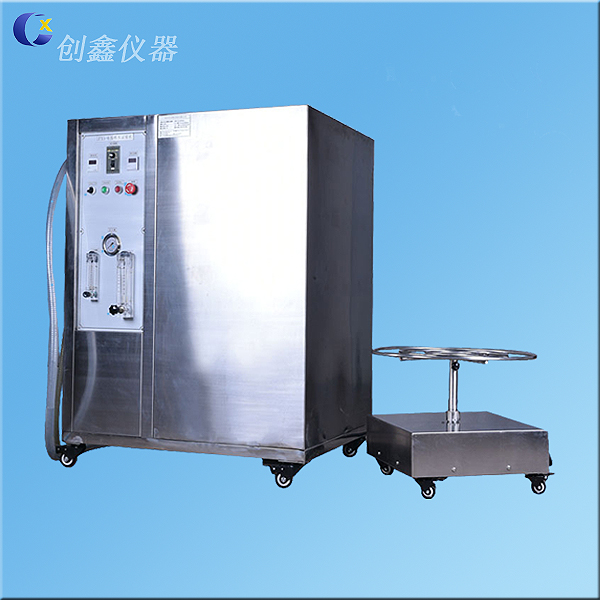

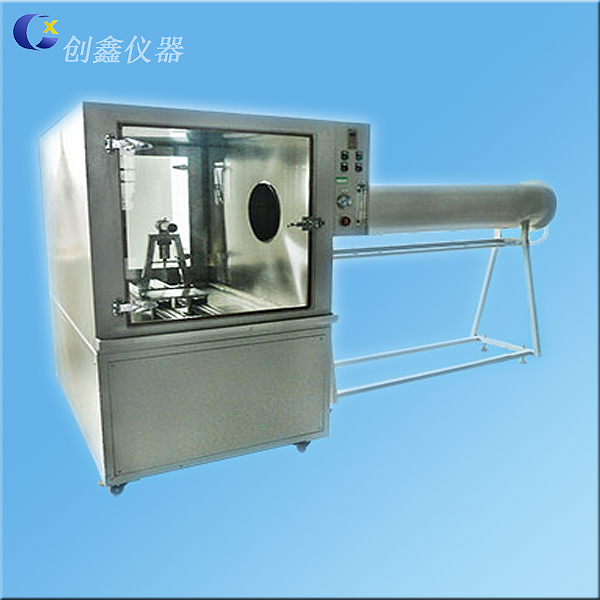

三．设备参考图

仅供参考，以实物为准

四．设备概述

应用背景：自然界水（雨水、海水、河水等）对产品和材料的破坏，每年造成难以估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，特别是电器产品因雨水造成短路而极易酿成火灾。因此针对特定的产品或材料进行外壳防护水试验是必不可少的一道关键程序。

一般应用领域：户外灯具、家用电器、汽车配件及其他电子电工产品。

设备功能：该设备的主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟喷水的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

五．执行标准

符合 IEC60529:1989+A1:1999 +A2：2013、GB4208-2017《外壳防护等级(IP 代码)》14.2.5、及 GB7000.1《灯具 第一部分：一般要求与试验》要求。

六．设备点

1、适用于进行产品的IPX5、IPX6防水等级测试。

2、机箱及样品转台采用SUS304#不锈钢制作，确保长时间使用不生锈。

3、自带储水箱，水箱内装用水位浮球阀自动控制进水，并有低水位报警监测，有效防止缺水干转而损坏水泵。

4、转台电器部分全密封，有效防止进水漏电。

5、转台驱动：使用国产优质步进电机，速度及角度可在触摸屏上设定可调，在标准范围内精准无级可调，并能自动控制正反向转动（适合带样品通电测试，防止绕线）。

6、喷水流量通过流量计调整（手动调节）。

7、喷嘴：依照GB4208-2017，IEC60529标准要求制作。

8、转台上安装有样品电源插座（AC220V,10A），样品电源通断电时间可通过触控屏控制：停电（0-999min）—通电（0-999min）—停电（0-999min），适用于样品在测试中需要通断电。

9、测试时间可在触控屏设定，时间设定范围：0-999min（可调），测试完成后，自动停机。

10、核心控制系统采用7寸触摸屏+松下PLC，电器元件采用如LS、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。

11、设备底座配有4个活动带刹脚轮，方便移动和固定。

12、IPX5和IPX6一键转换，一键启动，自动停机，简单智能。

七．技术参数

结构参数

机箱外尺寸

长1000*进深800*高1300（含脚轮）

转台尺寸

长600*宽600*高800mm（含脚轮）

储水箱容积

550L，尺寸约800×600×1145(mm)

样品转台尺寸

直径600mm

IPX5喷水孔径

直径6.3mm

IPX6喷水孔径

直径12.5mm

功能参数

IPX5喷水流量

12.5±0.625（L/min）

IPX6喷水流量

100±5（L/min）

流量控制方式

手动调节（转子流量计）

2.5-3米（由操作人员控制）

喷枪固定方法

手持式喷枪（可加配支架）

转台承重

50KG

转台升降范围

不可升降（固定式）

不可循环利用

电气参数

控制系统

7寸触摸屏+PLC

设备电源

380V

试验样品电源

220V

设备功率

3.0KW

安全保护功能

漏电保护、缺水保护、短路保护

六．主要配置表

名     称

规      格

数量

品牌/备注

不锈钢机箱

304#不锈钢自制

1个

创鑫

不锈钢储水箱

304#不锈钢自制

1个

创鑫

不锈钢转台

304#不锈钢自制

1个

创鑫

IPX5喷枪

304#不锈钢自制

1把

创鑫

IPX6喷枪

304#不锈钢自制

1把

创鑫

防水插座

IP66防水等级

1个

/

玻璃面板流量计

1个

LZT

玻璃面板流量计

1个

LZT

不锈钢多级水泵

1台

凌霄

管路配件

1批

/

转台电机

1台

杰美康

漏电开关

1个

LS

低压电器

1批

LS

电磁阀

1个

YONGCHUANG

电磁阀

2个

YONGCHUANG

中间继电器

4介

omron

开关电源

1个

omron

触摸屏

1个

Weinview

PLC控制器

1个

Panasonic

九．随机附件

1.操作说明书一份；

2.出厂合格证一份；

3.设备保修卡一份。

十．使用条件

由用户保证下列各项条件，并完成相应连接

10.1.使用场地

地面平整，排水通畅，地面和墙壁防水处理，设置地漏或排水沟

地面承重能力不小于200kg/m2

场地通风良好

设备周围无强烈振动

设备周围无强电磁场影响

设备周围无易燃、易爆、腐蚀性物质和粉尘

设备周围留有适当的使用及维护空间：

设备后侧、左右侧、顶部：800mm

设备前侧：1000mm

10.2.环境条件

温度：5℃～35℃

相对湿度：≤85%

气压：86kPa～106kPa

10.3.供电条件

电压、频率

AC380V±10% ；50Hz±10% ；三相四线+保护地线

装机功率

3.0kW

保护地线接地电阻

保护地线接地电阻小于4Ω

电源开关

1、要求用户在安装现场为设备配置相应容量的漏电保护空气开关，并且此开关必须是独立供本设备使用

2、禁止使用闸刀开关或电源插座

3、漏电保护空气开关离设备不超过2米的位置

水源条件

1、要求用户在安装现场为设备配置水源，水压不低于0.2Mpa,并安装4分水龙头。

2、水龙头离设备不超过2米的位置
