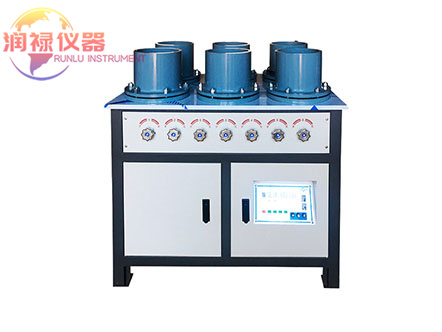

自动调压混凝土抗渗仪  型号：HP-4.0型

HP-4.0自动调压混凝土抗渗仪概述

  混凝土是现代建筑中被广泛使用的一种人造石材，对于某些建筑，例如：水工建筑，水下水中，地下和其它建筑工程、要求混凝土构筑物具有特殊性能——抗渗性能，该性能可通过测试混凝土气体渗透量来测算。

  混凝土抗渗仪（混凝土渗透仪）可用于混凝土抗渗性能的测定和实究，同时也利用它作建筑材料的透气性的测定和质量检查。

主要技术参数：

  1、zui大工作压力：4MPa

  2、工作方式：自动恒压(数显型：自动恒压且自动升压)

  3、一次可作试件数：6个

  4、试模几何尺寸(主模) ：模腔上口直径：174.8mm；模腔下口直径：185mm；高度：153mm

    要求成形模几何尺寸(副模) ：上口直径：175mm；下口直径：185mm；高度：150mm

  5、柱塞泵参数：流量：0.16L/min

  6、电动机：功率：120W；电源：380V-50HZ

  7、外形尺寸：950x800x950mm

  8、重量：约20kg

HP-4.0自动调压混凝土抗渗仪结构原理

  混凝土渗透仪是根据液压原来进行设计，以电动机拖动水泵施压，通过管道与压力容器，控制阀，试模座等连接。压力由水泵输出进入压力容器，然后输送到名试件系统进行加载试验。管路中装有电接点压力表和电气控制系统，通过对电接点压力表内的电触点的调节可以使压力在0.1 ~4Mpa的规定范围内进行恒压试验。

  混凝土渗透仪设有电动和手动 两种加压功能，每当停电工控制系统出现故障时，可采用手动（在大皮带盘轮装上备用手柄即可进行）加压进行工作，从而保持试件渗透试验的连续性。

  混凝土渗透仪有机架试模，水泵压力容器，控制阀，压力表和电气控制等装置部分组成，各部分的结构和作用分述如下：

（一）混凝土抗渗仪机架试模

  机架采用优质型钢焊接而成，台面选用优质冷轧薄钢板制成，平整，光滑，试模座固定在工作台面上，座的边缘有沉割槽，槽内钻孔洞，试模内渗出的水既由此孔流回盛水箱， 6-12从而保持台面干燥。整洁，经久耐用。试模6-12M螺栓，采用专用六角筒板手固紧在试模座上，中间用“0”型橡圈密封。

（二）混凝土抗渗仪水泵部分

  水泵是以90W电动机为动力源泉，由皮带轮和齿轮进行两极变速，偏心轮旋转带连杆和导柱，从而驱使水泵柱塞作往复运动进行工作，由于水泵的流量很小，因此可视为给试体的水压为静态。

HP-4.0自动调压混凝土抗渗仪操作步骤：

  1、旋下压力容器上的注水最的螺栓，同时打开7只阀门，将洁净的清水注入压力容器内，观察0号控制阀放水管出水流畅。然后关闭0号控制阀，直至注满益出为止，再将螺栓装上拧紧。

  2、向注水箱注满清水。

  3、将水泵上二异柱螺母拆下，拔出上档板及水泵柱塞，向泵内注满清水，再按电源方向装上即能开机正常工作。

  4、调节电接点压力表至4Mpa位置上。

  5、通电，起动电源开关，使水泵能正常运行（应无冲击现象）观察6个试模出水是否正常。直至无气泡为止。

  6、逐个共闭控制阀，观察压力表压力是否上升，排除一切泄露故障，使压力能稳定在所调节的范围内。

  7、按标准实验方法，将试模逐个安装就位，初步不可拧紧，大好欲按要求试验压力的电接点压力表，即可正常工作。
